OPIS

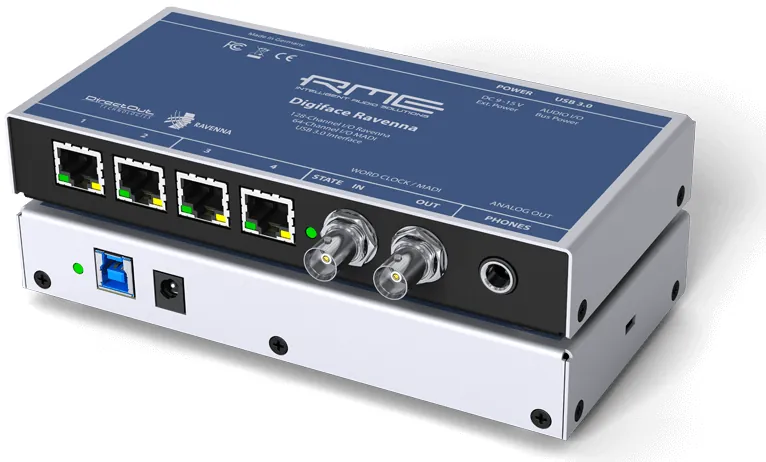

RME Digiface Ravenna to mobilny, lekki Interfejs audio klasy profesjonalnej opisany jako „256‑Channel 192 kHz USB Audio Interface”, zbudowany na bazie sprawdzonego modelu Digiface Dante i wyposażony w moduł RAVENNA opracowany przez DirectOut. W urządzeniu znajdziesz USB 3.0, MADI, TotalMix FX oraz zestaw funkcji ułatwiających pracę zarówno z komputerem, jak i w trybie stand‑alone bez komputera.

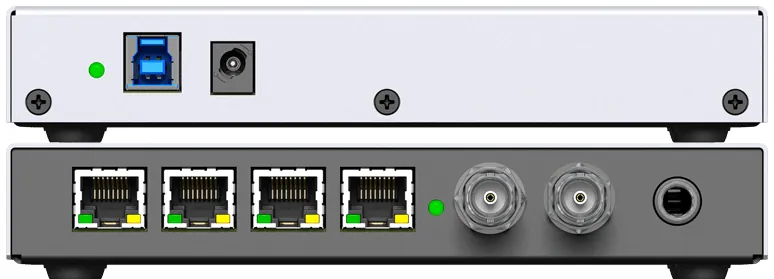

RME Digiface Ravenna łączy AoIP RAVENNA/AES67/ST 2110 z MADI i Word Clock, oferując redundantny streaming ST 2022‑7 oraz precyzyjne sterowanie przez TotalMix FX i wbudowany serwer WWW RAVENNA. Na pokładzie są także 4 x Gigabit Ethernet (802.3), 1 x MADI I/O (coax), Word Clock I/O, wyjście słuchawkowe DC‑coupled z funkcją liniową, a całość wspierają solidne sterowniki RME (Mac/Windows).
KLUCZOWE CECHY I ŁĄCZNOŚĆ
Digiface Ravenna zapewnia nowoczesną łączność: RME USB 3.0, 1 x wyjście słuchawkowe (DC‑coupled), TotalMix FX, obsługę ARC USB, Word Clock I/O, 4 x Gigabit Ethernet oraz 1 x MADI I/O coaxial. Wyjście słuchawkowe o wysokiej jakości może również pracować jako wyjście liniowe, dzięki czemu łatwo przygotujesz dodatkowy analogowy miks stereo.
Interfejs RME Digiface Ravenna oferuje elastyczną i niezawodną łączność sieciową oraz klasyczne cyfrowe I/O, co ułatwia integrację w nowoczesnych systemach studyjnych i live.
ROUTING, REDUNDANCJA, PRACA STAND‑ALONE
RME zastosowało w Digiface Ravenna pełny stos RAVENNA z obsługą AES67 oraz ST 2110‑30/31, a także redundantny audio‑over‑IP streaming zgodny z ST 2022‑7. Dwa gniazda BNC do Word Clock I/O można przełączyć na MADI I/O (do 64 kanałów), a całkowita suma Ravenna + MADI – łącznie 128 kanałów – jest przesyłana przez USB 3.0 i kontrolowana poprzez wbudowany serwer WWW RAVENNA lub TotalMix FX.
Urządzenie może pracować jako mobilny, 64‑kanałowy konwerter RAVENNA/MADI bez połączenia USB z komputerem, zapewniając pełną elastyczność w trasie i na scenie.
TOTALMIX FX I ZDALNE STEROWANIE
TotalMix FX to potężny, cyfrowy mikser pracujący w czasie rzeczywistym, który umożliwia praktycznie nieograniczone operacje miksu i routingu: wszystkie wejścia i odtwarzania mogą być jednocześnie kierowane do dowolnych wyjść sprzętowych, z tyloma niezależnymi submiksami, ile jest wyjść. W sekcji Control Room dostępne są m.in. Talkback, Main/Phones, grupy tłumików, grupy wyciszeń oraz pełna zdalna kontrola w protokołach Mackie i OSC.
Seria Digiface nie wspiera DSP‑owych efektów (EQ, pogłos), ale oferuje rozbudowany miks i routing oraz TotalMix Remote do kontroli z iOS, PC i Mac przez sieć.
STEROWNIKI RME I PRACA MOBILNA
Połączenie renomowanych sterowników RME (Mac/Windows) z implementacją RAVENNA firmy DirectOut zapewnia stabilny, elastyczny i wydajny komputerowy interfejs audio w sieci. TotalMix Remote pozwala szybko ustawiać dowolny element miksera z tabletu lub innego komputera – wystarczy podać adres IP hosta i rozpocząć pracę w dowolnym miejscu studia lub w innej sali.
RME rozwija własny rdzeń sterowników, co przekłada się na bardzo niską latencję, wiodącą stabilność i szybkie wsparcie najnowszych systemów operacyjnych.
ANALIZA I POMIARY: DIGICHECK
Interfejsy RME oferują bezpłatne narzędzie DigiCheck do pomiaru i analizy cyfrowych strumieni audio: EBU R‑128 Meter, Surround Audio Scope z ważeniem ITU, Stereo/Multichannel/Global Level Meter, Spectral Analyser, Vector Audio Scope, Correlation Meter, Bit Statistic & Noise. Dostępna jest również nowa generacja DigiCheck NG.
OPROGRAMOWANIE, STEROWNIKI I AKTUALIZACJE
Dla macOS 11 i nowszych dostępny jest sterownik USB Series DriverKit v4.27; alternatywnie USB 2/3 Kernel Extension v3.35 (Intel oraz Mx). Dla macOS 10.12–10.15 dostępna jest wersja 3.223 (użytkownicy Mx proszeni są o pobranie sterownika dla macOS 11 i nowszych). Na Windows 10/11 (Intel x64 i Arm) dostępny jest sterownik w wersji 1.05 z obsługą WDM i ASIO; ostatnia wersja dla Windows 8 i nowszych 32‑bit to 0.9845, a ostatnia dla Windows 7 to 0.9827.
Dostępne są TotalMix FX V 1.99 (macOS/Windows x86/x64/Arm) oraz TotalMix Remote V 1.43 dla macOS i Windows; aplikacja Remote nie działa na tym samym komputerze co host TotalMix FX. Aktualizacja firmware modułu RAV2 w Digiface Ravenna do hw 036 sw 1.20 odbywa się przez sieć (zgodnie z instrukcją).
SPECYFIKACJA TECHNICZNA
- Typ produktu: Interfejs audio
- Marka / Model: RME Digiface Ravenna
- Interfejs USB: RME USB 3.0 (niska latencja)
- Kanały (opis ogólny): „256-Channel 192 kHz USB Audio Interface”
- Suma kanałów przez USB 3.0: 128 (Ravenna + MADI)
- Tryb stand‑alone: Tak, mobilny konwerter 64‑kanałowy RAVENNA/MADI
- Gigabit Ethernet: 4 x port RJ45, 100 Mbit/s i 1 Gbit/s, Auto MDI‑X
- LED portów sieciowych: Żółta – połączenie, zielona – transmisja danych
- Zdalna kontrola po sieci: TotalMix Remote (przez IP)
- RAVENNA (moduł): Obsługa RAVENNA, AES67, ST 2110‑30/‑31, ST 2022‑7
- Warstwa sieci: Layer 3
- Tryby pracy RAVENNA: Switched i Redundancy (ST 2022‑7)
- Strumienie RAVENNA: 32 strumienie
- Kanały RAVENNA (SS/DS/QS): 128 (Single Speed), 64 (Double Speed), 32 (Quad Speed)
- Źródła zegara RAVENNA: PTP, wewnętrzny
- Częstotliwości próbkowania RAVENNA: 44.1, 48, 88.2, 96, 176.4, 192 kHz, ±12,5%
- Routing RAVENNA: Matryca routingu kanałowego
- Konfiguracja RAVENNA: Przeglądarkowe GUI, globcon control, NMOS IS‑04 / IS‑05
- MADI I/O (przełączane z Word Clock I/O): 1 x MADI I/O coaxial (BNC)
- MADI wejście (BNC, 75 Ω, AES10-1991): Wysoka czułość (< 0.2 Vpp), 56/64 ch, 96k Frame, do 64 ch/24 b/48 kHz; S/MUX: do 32 ch/24 b/96 kHz; S/MUX4: do 16 ch/24 b/192 kHz; zakres lock: 25–54 kHz
- MADI wyjście (BNC, 75 Ω, AES10-1991): 400 mVpp, kabel do 50 m, generuje 56/64 ch + 96k Frame; do 64 ch/24 b/48 kHz; S/MUX/96k Frame: do 32 ch/24 b/96 kHz; S/MUX4: do 16 ch/24 b/192 kHz
- Word Clock In: BNC, nie terminowany (10 kΩ), przełączana terminacja 75 Ω, automatyczna detekcja Double/Quad Speed i konwersja do Single Speed
- Word Clock Out: BNC, max 5 Vss; z terminacją 75 Ω: 4.0 Vss; impedancja wewn.: 10 Ω
- Clocki cyfrowe (globalne): Internal, RAVENNA (PTP), Word, MADI
- Obsługiwane częstotliwości próbkowania (globalnie): 44.1 kHz – 192 kHz
- Wyjście słuchawkowe (kanały 129/130): 6.3 mm TRS, niesym., impedancja 2 Ω, DC‑coupled
- Parametry słuchawek – dynamika: 110 dB RMS (unweighted), 113 dBA
- Pasmo przenoszenia @44.1 kHz (‑0.5 dB): 0 Hz – 20.8 kHz
- Pasmo przenoszenia @96 kHz (‑0.5 dB): 0 Hz – 45 kHz
- Pasmo przenoszenia @192 kHz (‑1 dB): 0 Hz – 89 kHz
- THD @‑1 dBFS: ‑96 dB, 0.0016%
- THD+N @‑1 dBFS: ‑95 dB, 0.0017%
- Separacja kanałów: > 100 dB
- Poziom wyj. przy 0 dBFS, 1 kΩ: +9.5 dBu
- Moc maks. @0.1% THD: 50 mW
- TotalMix FX: Mikser/routing w czasie rzeczywistym, sekcja Control Room
- Obsługa zdalna: Mackie, OSC, TotalMix Remote (iOS/PC/Mac)
- ARC USB: Obsługa kontrolera
- Zasilanie słuchawek: DC‑coupled (możliwość pracy jako liniowe wyjście stereo)
- Oprogramowanie narzędziowe: DigiCheck / DigiCheck NG
- Sterowniki macOS: DriverKit v4.27; KEXT v3.35; 10.12–10.15: v3.223
- Sterowniki Windows: v1.05 (Win 10/11, Intel x64 i Arm); 0.9845 (Win 8+ 32‑bit, ostatnia); 0.9827 (Win 7, ostatnia)
- Aktualizacja firmware (RAV2 moduł): hw 036, sw 1.20 (przez sieć)
- TotalMix FX (wersje): V 1.99 (macOS/Windows x86/x64/Arm)
- TotalMix Remote: V 1.43 (macOS/Windows); nie uruchamiać na hoście TotalMix FX
- Instrukcja: Manual for Digiface Ravenna, version 1.2, 05/2025
