Allen&Heath SQ7+ sprawdzi się w rozbudowanych systemach miksowania, w których liczą się duża liczba kanałów, szybki dostęp do ustawień oraz elastyczne kierowanie sygnałów. Złącze SLink pozwala połączyć konsolę z kompatybilnym systemem Everything I/O, a interfejs USB-B ułatwia współpracę z komputerem. Trzeba uwzględnić wymiary 804 × 514,9 × 198,5 mm i masę 18,42 kg. Przetwarzanie DEEP, karta Dante, system osobistego monitoringu, montaż rack, pokrowiec oraz walizka są opcjonalne.

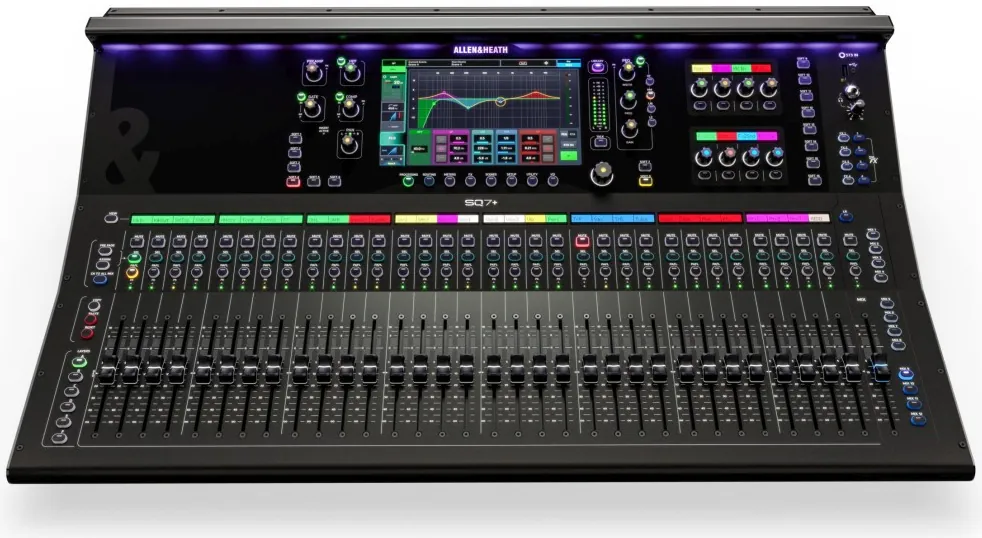

Allen&Heath SQ7+ to 48-kanałowy mikser cyfrowy 96 kHz oparty na silniku XCVI FPGA. Latencja wynosząca 0,7 ms sprzyja sprawnej pracy z sygnałem na żywo, a 44 szyny miksujące zapewniają szerokie możliwości tworzenia miksów, grup, matryc i torów efektowych.

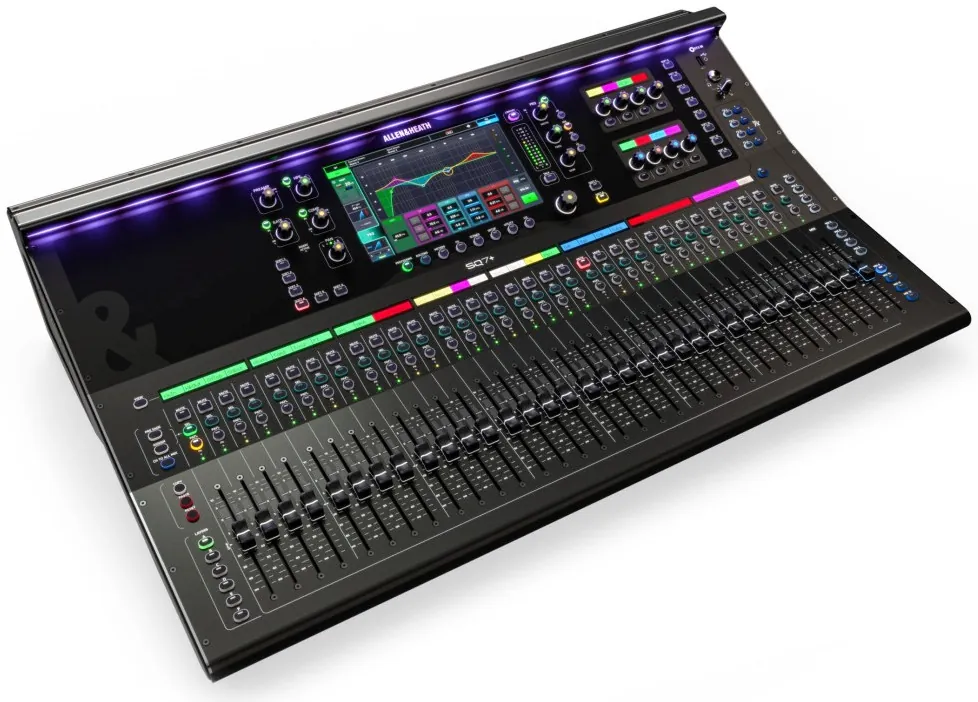

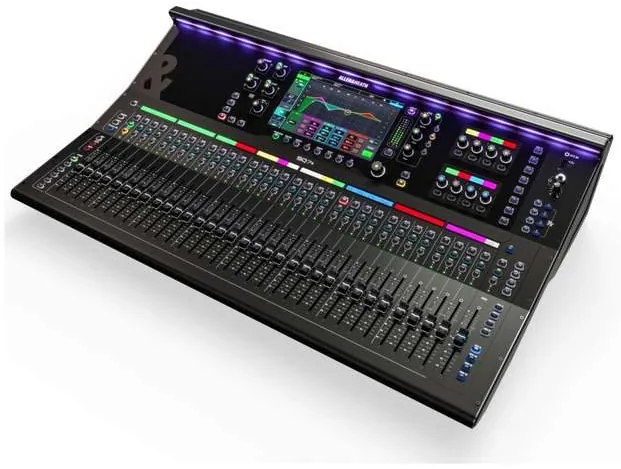

Powierzchnia sterująca obejmuje 33 zmotoryzowane suwaki 100 mm pracujące na sześciu warstwach, 9-calowy ekran dotykowy oraz przypisywalne przyciski i pokrętła. Rejestrację i odtwarzanie umożliwiają interfejs audio USB-B 32 × 32 oraz funkcja SQ-Drive obsługująca materiał stereofoniczny i wielokanałowy.
| Cecha / technologia |
Co to daje w praktyce? |
| Silnik XCVI FPGA 96 kHz |
Zapewnia przetwarzanie sygnału z bardzo niską latencją, istotną podczas miksowania na żywo i monitorowania. |
| 48 kanałów i 44 szyny |
Ułatwia organizację rozbudowanych sesji, wielu miksów pomocniczych, grup oraz matryc. |
| 33 zmotoryzowane suwaki |
Przyspiesza przechodzenie między warstwami i pozwala natychmiast odtworzyć zapisane położenia suwaków. |
| Interfejs USB-B 32 × 32 |
Umożliwia wielokanałowe przesyłanie dźwięku między konsoletą a komputerem. |
| Złącze SLink 128 × 128 |
Pozwala rozbudować system wejść i wyjść przy użyciu kompatybilnych urządzeń Everything I/O. |
| Nagrywanie i odtwarzanie SQ-Drive |
Umożliwia pracę z materiałem stereo lub wielokanałowym bezpośrednio przez port USB-A. |
Powierzchnia sterująca i szybka obsługa

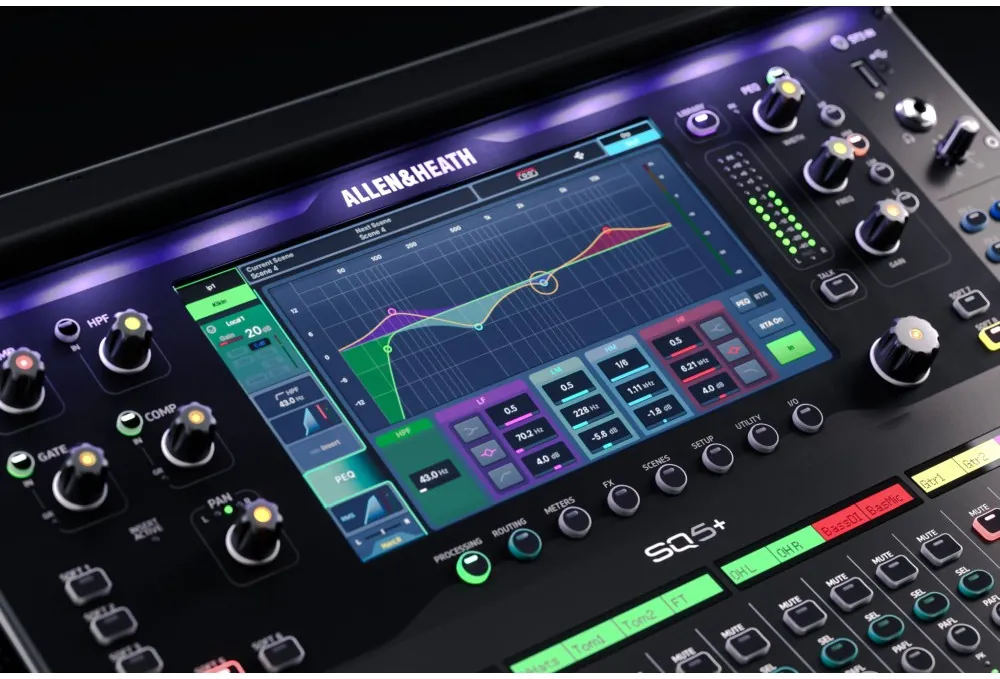

Centralnym elementem obsługi jest 9-calowy ekran dotykowy, uzupełniony przez podświetlane przyciski i pokrętła. Wyświetlacze kanałowe LCD pomagają identyfikować tory, a chromatyczny, 12-segmentowy wskaźnik LED ułatwia bieżącą kontrolę poziomu sygnału.
Konsoleta oferuje 16 przypisywalnych przycisków programowych oraz osiem pokręteł SoftRotaries. W połączeniu z sześcioma warstwami zmotoryzowanych suwaków pozwala to dopasować dostęp do najczęściej używanych funkcji i sprawnie zarządzać dużą liczbą kanałów.
Miksowanie, routing i przetwarzanie
Do dyspozycji jest 44-szynowa architektura miksująca, obejmująca 12 grup mono/stereo lub Aux wraz z Masterem, osiem szyn Multi-FX, cztery Rack Ultra FX, sześć matryc oraz stereofoniczną szynę PAFL. Osiem grup DCA/Mute ułatwia wspólne sterowanie poziomem lub wyciszaniem wielu kanałów.
Allen&Heath SQ7+ udostępnia 12 procesorów efektowych, 17 korektorów 31-pasmowych, analizator RTA oraz opóźnienie na wejściach i wyjściach. Opcjonalne przetwarzanie DEEP Processing może zostać zintegrowane bezpośrednio z torem kanałowym bez zwiększania latencji.
Nagrywanie i rozbudowa systemu
Interfejs audio USB-B 32 × 32 pracuje przy częstotliwości 48 lub 96 kHz oraz z rozdzielczością 16 lub 24 bitów. Funkcja SQ-Drive pozwala nagrywać i odtwarzać stereo przy 48 lub 96 kHz, 16 kanałów przy 96 kHz albo 32 kanały przy 48 kHz — w każdym trybie wielokanałowym z rozdzielczością 24 bitów.
Złącze SLink obsługuje format 128 × 128 dla systemu Everything I/O. Dostępne jest również złącze kart rozszerzeń 64 × 64, osiągające format 128 × 128 przy zastosowaniu karty SLink. Konsoleta ma jedno gniazdo rozszerzeń, a obsługa Dante jest dostępna opcjonalnie.
Specyfikacja techniczna
- Typ: mikser cyfrowy
- Liczba kanałów wejściowych DSP: 48
- Liczba kanałów wyjściowych DSP: 18
- Częstotliwość próbkowania: 96 kHz
- Silnik przetwarzania: XCVI FPGA
- Latencja: 0,7 ms
- Liczba szyn miksujących: 44
- Konfiguracja szyn: 12 × grupa mono/stereo lub Aux + Master, 8 × Multi-FX, 4 × Rack Ultra FX, 6 × Matrix, 1 × Stereo PAFL
- Grupy DCA/Mute: 8
- Procesory efektowe: 12
- Korektory 31-pasmowe: 17
- Analizator RTA: tak
- Opóźnienie wejściowe: tak
- Opóźnienie wyjściowe: tak
- Ekran dotykowy: 9 cali
- Liczba suwaków: 33
- Typ suwaków: zmotoryzowane, 100 mm
- Liczba warstw suwaków: 6
- Wskaźnik poziomu: chromatyczny, 12-segmentowy LED
- Elementy sterujące: podświetlane przyciski i pokrętła
- Wyświetlacze kanałowe LCD: tak
- Przypisywalne przyciski programowe: 16
- Przypisywalne pokrętła SoftRotaries: 8
- Interfejs użytkownika: fizyczny i zdalny
- Aplikacje monitorowe: tak
- Opcjonalny system osobistego monitoringu: tak
- Opcjonalne przetwarzanie: DEEP Processing bez zwiększania latencji
- Złącze stageboxów cyfrowych: SLink
- Format SLink dla Everything I/O: 128 × 128
- Złącze kart rozszerzeń: 64 × 64, do 128 × 128 z kartą SLink
- Liczba gniazd kart rozszerzeń: 1
- Opcjonalna obsługa Dante: tak
- Interfejs audio: USB-B, 32 × 32
- Parametry interfejsu USB-B: 48/96 kHz, 16/24 bit
- Połączenie z komputerem: USB i Ethernet
- Wejścia cyfrowe: USB
- Wyjścia cyfrowe: AES i USB
- Nagrywanie wielośladowe: tak
- Zintegrowane odtwarzanie i nagrywanie wielośladowe: USB/SD
- Format rejestratora: WAV
- SQ-Drive stereo: 48/96 kHz, 24 bit
- SQ-Drive wielokanałowo przy 96 kHz: 16 kanałów, 24 bit
- SQ-Drive wielokanałowo przy 48 kHz: 32 kanały, 24 bit

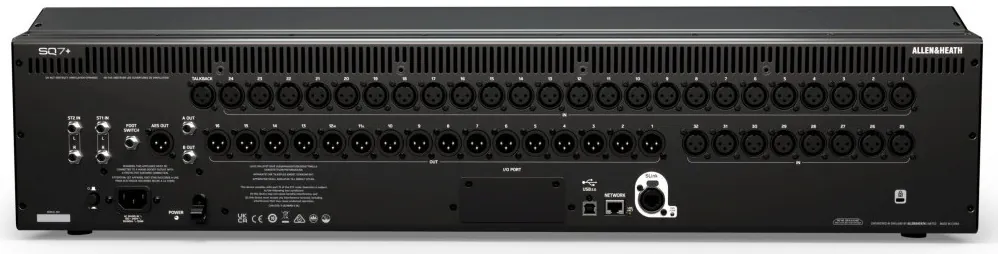

- Wejścia mikrofonowo-liniowe: 32 × XLR
- Stereofoniczne wejścia liniowe: 2 × jack 6,3 mm TRS
- Dodatkowe wejście stereofoniczne: 1 × jack 3,5 mm TRS
- Wejście Talkback: 1 × XLR
- Wyjścia liniowe: 16 × XLR
- Dodatkowe wyjścia liniowe: 2 × TRS
- Cyfrowe wyjście stereofoniczne: 1 × AES3 XLR
- Wyjście słuchawkowe: 1 × jack 6,5 mm TRS
- Obsługa AES3: tak
- Obsługa ADAT: nie
- Obsługa S/PDIF: nie
- Obsługa MADI: nie
- Interfejs MIDI: nie
- Hotspot: nie
- Obsługa zasilania 110 V: tak
- Montaż w racku 19 cali: opcjonalny
- Wymiary szer. × gł. × wys.: 804 × 514,9 × 198,5 mm
- Waga: 18,42 kg
- Pasujący pokrowiec przeciwkurzowy: art. 450923, dostępny osobno
- Pasująca walizka: art. 499718, dostępna osobno
Zobacz też inne : [], [], []
Najczęstsze pytania
Allen&Heath SQ7+ to mikser cyfrowy, który najlepiej sprawdzi się przy koncertach, transmisjach, wydarzeniach i rozbudowanych instalacjach audio. Obsługuje 48 kanałów oraz 44 szyny miksujące, dlatego pozwala tworzyć liczne miksy monitorowe, grupy, matryce i tory efektowe. Latencja 0,7 ms sprzyja komfortowemu monitoringowi na żywo.
Tak, Allen&Heath SQ7+ przesyła do komputera do 32 kanałów wejściowych i 32 wyjściowych przez USB-B. Interfejs pracuje przy 48 lub 96 kHz oraz w rozdzielczości 16 lub 24 bitów. SQ-Drive umożliwia dodatkowo nagrywanie bez komputera: stereo albo do 16 kanałów przy 96 kHz i 32 kanałów przy 48 kHz.
Allen&Heath SQ7+ można rozbudować przez port SLink 128 × 128, łącząc mikser z kompatybilnymi urządzeniami systemu Everything I/O. To praktyczne rozwiązanie do umieszczenia wejść i wyjść bliżej sceny oraz ograniczenia liczby długich przewodów analogowych. Przed zakupem ekspandera należy sprawdzić jego zgodność z SLink.
Tak, Allen&Heath SQ7+ ułatwia obsługę dużych sesji dzięki 33 zmotoryzowanym suwakom 100 mm na sześciu warstwach. Po zmianie warstwy suwaki automatycznie przyjmują zapisane położenia. Pracę przyspieszają także 9-calowy ekran dotykowy, wyświetlacze kanałowe, 16 przycisków programowych, osiem pokręteł SoftRotaries oraz grupy DCA/Mute.
Nie, w Allen&Heath SQ7+ obsługa Dante i przetwarzanie DEEP są opcjonalne. Konsoleta ma jedno gniazdo kart rozszerzeń, dlatego konfigurację sieci audio warto zaplanować przed zakupem karty. Opcjonalne DEEP Processing integruje się bezpośrednio z torem kanałowym bez zwiększania latencji; opcjonalne są również system monitoringu osobistego, montaż rack, pokrowiec i walizka.
