BEHRINGER WING RACK sprawdzi się jako centralny silnik miksujący w rozbudowanym systemie koncertowym, monitorowym, broadcastowym lub instalacyjnym. Można połączyć go ze stageboxami AES50, systemami IEM, komputerem z DAW oraz opcjonalną infrastrukturą Dante/AES67 lub WAVES SoundGrid. Format rack oszczędza miejsce, ale nie zapewnia powierzchni roboczej typowej dla pełnowymiarowej konsolety z wieloma tłumikami, dlatego w rozbudowanych realizacjach warto przewidzieć sterowanie z ekranu dotykowego, komputera lub urządzenia mobilnego. Łączność AoIP wymaga zastosowania odpowiedniego modułu opcjonalnego.
Sławomir Żyła

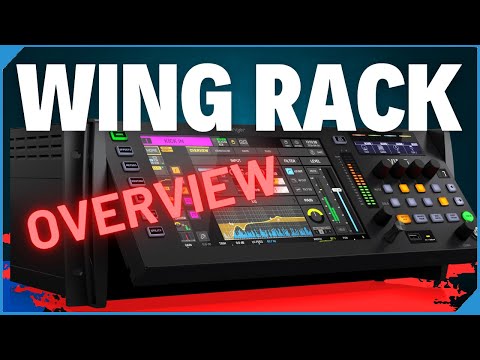

BEHRINGER WING RACK to profesjonalny mikser audio wykorzystujący silnik cyfrowej konsolety WING w obudowie przeznaczonej do montażu w racku 19”. Oferuje 48 elastycznych kanałów przetwarzania, które można konfigurować jako mono, stereo lub M/S, oraz 28 szyn stereo przeznaczonych do budowania miksów głównych, matrycowych i monitorowych.
Na pokładzie znajdują się 24 przedwzmacniacze MIDAS PRO, 8 wyjść MIDAS PRO, rozbudowany system efektów, interfejs USB Audio/MIDI 48 × 48 oraz karta WING LIVE umożliwiająca nagrywanie do 64 kanałów na kartach SD. Regulowany panel przedni z ekranem multi-touch pozwala obsługiwać urządzenie bez zewnętrznego kontrolera, a aplikacje WING rozszerzają sterowanie o komputery i urządzenia mobilne.
| Cecha / technologia |
Co to daje w praktyce? |
| 48 kanałów FlexChannels |
Swobodna konfiguracja kanałów mono, stereo i M/S bez ograniczania dostępnej liczby kanałów. |
| 24 przedwzmacniacze MIDAS PRO |
Bezpośrednie podłączanie rozbudowanego zestawu źródeł mikrofonowych i liniowych z zachowaniem szerokiego zakresu dynamiki. |
| 28 szyn w pełnym stereo |
Elastyczne tworzenie miksów głównych, matryc, wysyłek efektowych oraz stereofonicznych miksów odsłuchowych IEM. |
| Trzy porty AES50 SuperMAC |
Rozbudowa systemu o cyfrowe stageboxy, dodatkowe konsole i urządzenia monitorowe bez złożonej konfiguracji sieciowej. |
| Rejestrator WING LIVE Dual-SD |
Wielokanałowy zapis koncertów, odtwarzanie sesji i prowadzenie wirtualnych prób dźwięku bez komputera. |
| Interfejs USB Audio/MIDI 48 × 48 |
Wielokanałowa współpraca z DAW oraz zdalna kontrola oprogramowania przy użyciu protokołu Mackie Control Universal. |
Elastyczne miksowanie i zaawansowane przetwarzanie
Architektura WING pozwala ustawić kanały i szyny jako mono, stereo lub M/S. Mikser udostępnia 40 wejść stereo z pięcioma punktami insertowymi na kanał oraz 8 wejść Stereo Aux z własnym insertem, korekcją parametryczną i przetwarzaniem expander/limiter. Organizację rozbudowanej sesji ułatwiają 8 grup Mute i 8 DCA, pozwalające grupować i wspólnie kontrolować wybrane sygnały.
System obejmuje 4 szyny główne, 8 matryc i 16 szyn aux stereo. Każda z 28 szyn oferuje dwa punkty insertowe i pełną dynamikę, 8-pasmowy korektor parametryczny oraz zaawansowane panoramowanie. Wewnętrzne przetwarzanie wykorzystuje algorytmy 40-bitowe, a liczba silników efektowych i punktów insertowych jest dwukrotnie większa niż w konsolecie X32.
Do dyspozycji jest 16 procesorów true-stereo i ponad 80 algorytmów. Wśród nich znajdują się emulacje inspirowane takimi urządzeniami jak Pultec EQ, SSL Bus Compressor, SPL Transient Designer, Neve EQ, Focusrite ISA i D3, DBX160, LA-2A, 1176, Elysia mPressor oraz Empirical Labs Distressor. Dostępne są także efekty nawiązujące do procesorów TC M3000, Lexicon, Quantec i EMT, co ogranicza konieczność budowania zewnętrznego racka efektowego.
Rozbudowana łączność, nagrywanie i integracja z DAW
Trzy porty AES50 z technologią Klark Teknik SuperMAC obsługują połączenia ze stageboxami, systemami monitoringu osobistego i dodatkowymi konsoletami. Łącznie zapewniają 144 strumienie wejściowe i wyjściowe, a połączenia punkt-punkt pracują z latencją 6 próbek, czyli 0,125 ms, bez potrzeby konfigurowania sieci.
Dwukierunkowy StageCONNECT przesyła 32 kanały audio 24-bit przy częstotliwości 44,1 lub 48 kHz przez przewód XLR albo XLR DMX. Rozwiązanie może służyć do komunikacji z interfejsami I/O, koncentratorami i osobistymi mikserami monitorowymi. Dostępne są również AES/EBU, MIDI IN/OUT, cztery programowalne porty GPIO oraz dwa porty Ethernet ze switchem.
Fabrycznie zainstalowana karta WING LIVE umożliwia nagrywanie do 64 kanałów na dwóch połączonych kartach SD, odtwarzanie wcześniej zapisanych sesji i wykonywanie wirtualnego soundchecku. Możliwe jest także użycie jednego rejestratora 32-ścieżkowego do odtwarzania, a drugiego do rejestracji występu. Interfejs USB Audio/MIDI obsługuje 48 kanałów wejścia i wyjścia oraz sterowanie DAW za pomocą MCU. Przygotowane presety obejmują Cubase, Ableton Live, Logic X, Nuendo, ProTools, Reaper i Studio One.
System można rozszerzyć o łączność sieciową 64 × 64 w standardzie Dante/AES67 albo WAVES SoundGrid. Dostępny jest także slot na opcjonalne karty obsługujące rozwiązania Dante, WSG, MADI i ADAT/WC. Moduły AoIP są wyposażeniem opcjonalnym.
Sterowanie i praca w systemach profesjonalnych
Regulowany panel przedni został wyposażony w 10,1-calowy ekran multi-touch, 8 przycisków i 4 pokrętła służące do kontroli miksu lub oprogramowania DAW. Sekcja Custom Control oferuje 16 konfigurowalnych warstw i 3 fabrycznie przygotowane warstwy kanałów, a ich opis jest prezentowany na oddzielnym wyświetlaczu LCD.
Ustawienia można edytować z urządzeń mobilnych i komputerów za pomocą aplikacji WING-CoPilot, WING-Q oraz WING-Edit, również w trybie offline. Dzięki temu mikser nadaje się do systemów monitorowych sterowanych zdalnie, instalacji stałych, realizacji broadcastowych oraz zestawów trasowych, w których główna jednostka miksująca pracuje w racku.
Koncepcja „Źródła” zapisuje przy wejściu jego format, wzmocnienie, zasilanie phantom, nazwę, ikonę, kolor i znaczniki. Po przypisaniu źródła kanał może zostać automatycznie skonfigurowany zgodnie z zapisanymi informacjami. Funkcje Total Recall obejmują między innymi zapis parametrów efektów, stanów kanałów, migawek, fragmentów ustawień, klipów WAV i kompletnych konfiguracji występu.
Zawartość zestawu
W zestawie znajduje się mikser cyfrowy BEHRINGER WING RACK z 24 przedwzmacniaczami i 8 wyjściami MIDAS PRO, fabrycznie zainstalowana karta WING LIVE do nagrywania wielośladowego, okablowanie oraz dokumentacja.
Specyfikacja techniczna
- Liczba kanałów przetwarzania: 48 FlexChannels
- Formaty kanałów: mono, stereo lub M/S
- Wejścia stereo: 40 z 5 punktami insertowymi na kanał
- Wejścia Stereo Aux: 8 z pojedynczym punktem insertowym
- Liczba szyn: 28 stereo
- Szyny główne: 4 stereo
- Matryce: 8 stereo
- Szyny aux: 16 stereo
- Przetwarzanie szyn: 2 inserty, 8-pasmowy korektor parametryczny, panoramowanie i pełna dynamika
- Grupy Mute: 8
- Grupy DCA: 8
- Przedwzmacniacze mikrofonowe: 24 × MIDAS PRO
- Złącza wejść analogowych: combo XLR/TRS
- Wyjścia analogowe: 8 × MIDAS PRO
- Dodatkowe wyjścia stereo: 4
- Wyjścia słuchawkowe: wysokiej mocy, przeznaczone również do systemów IEM
- Wyświetlacz główny: 10,1” multi-touch
- Elementy sterujące: 8 przycisków i 4 pokrętła
- Warstwy Custom Control: 16 konfigurowalnych i 3 fabryczne warstwy kanałów
- Przetwarzanie wewnętrzne: algorytmy 40-bitowe
- Procesory efektowe: 16 true-stereo
- Liczba algorytmów efektowych: ponad 80
- Porty AES50: 3 × Klark Teknik SuperMAC
- Przepustowość AES50: 144 strumienie wejściowe i 144 strumienie wyjściowe
- Latencja AES50: 6 próbek, 0,125 ms
- Interfejs USB Audio/MIDI: 48 × 48 kanałów
- Standard USB: USB 2.0, zgodny klasowo
- Sterowanie DAW: Mackie Control Universal, HUI/Mackie DAW remote
- Obsługiwane presety DAW: Cubase, Ableton Live, Logic X, Nuendo, ProTools, Reaper i Studio One
- USB typu A: nagrywanie i odtwarzanie do 4 kanałów
- Rejestrator: WING LIVE Dual-SD, do 64 kanałów, obsługa markerów
- StageCONNECT: 32 kanały, transmisja dwukierunkowa
- Format StageCONNECT: 24 bity, 44,1 lub 48 kHz
- Zasilanie urządzeń StageCONNECT: 18 W
- AES/EBU: stereofoniczne wejście i wyjście, 24 bity/48 kHz
- Ethernet: 2 porty ze zintegrowanym switchem
- GPIO: 4 programowalne porty
- MIDI: 5-pinowe MIDI IN/OUT
- Opcjonalne moduły AoIP: Dante/AES67 lub WAVES SoundGrid 64 × 64
- Opcjonalne karty rozszerzeń: Dante, WSG, MADI oraz ADAT/WC
- Aplikacje sterujące: WING-CoPilot, WING-Q i WING-Edit
- Format montażowy: rack 19”
- Panel przedni: regulowany kąt nachylenia
- Waga netto: 9,44 kg
- Waga brutto: 13 kg
Zobacz też inne : [], [], []
Najczęstsze pytania
BEHRINGER WING RACK to mikser audio, który najlepiej sprawdza się jako centralna jednostka systemu koncertowego, monitorowego, broadcastowego lub instalacyjnego. Oferuje 48 elastycznych kanałów i 28 szyn stereo, dlatego obsłuży rozbudowane miksy FOH, stereofoniczne odsłuchy IEM, matryce oraz wielokanałową rejestrację.
Tak, BEHRINGER WING RACK można obsługiwać samodzielnie za pomocą regulowanego panelu z 10,1-calowym ekranem multi-touch, przyciskami i pokrętłami. Przy większych produkcjach wygodniejsze będzie dodatkowe sterowanie przez WING-Edit, WING-CoPilot lub WING-Q z komputera albo urządzenia mobilnego, ponieważ model nie ma rozbudowanej powierzchni z wieloma tłumikami.
Tak, BEHRINGER WING RACK nagrywa bez komputera do 64 kanałów na dwóch połączonych kartach SD dzięki fabrycznej karcie WING LIVE. Umożliwia także odtwarzanie sesji i wirtualny soundcheck. Z komputerem działa jako interfejs USB Audio/MIDI 48 × 48 oraz kontroler DAW zgodny z Mackie Control Universal.
W BEHRINGER WING RACK stageboxy, dodatkowe konsole i urządzenia monitorowe można łączyć przez trzy porty AES50 SuperMAC, a kompatybilne systemy osobiste także przez StageCONNECT. Obsługa Dante/AES67, WAVES SoundGrid, MADI lub ADAT/WC wymaga odpowiedniej opcjonalnej karty; łączność AoIP nie jest dostępna fabrycznie bez modułu rozszerzeń.
Nie, BEHRINGER WING RACK ma 48 elastycznych kanałów przetwarzania, ale lokalnie udostępnia 24 przedwzmacniacze MIDAS PRO oraz 8 wyjść MIDAS PRO. Pozostałe źródła można doprowadzić między innymi przez stageboxy AES50, USB lub inne interfejsy cyfrowe. Kanały dają się konfigurować jako mono, stereo albo M/S bez zmniejszania ich dostępnej liczby.
