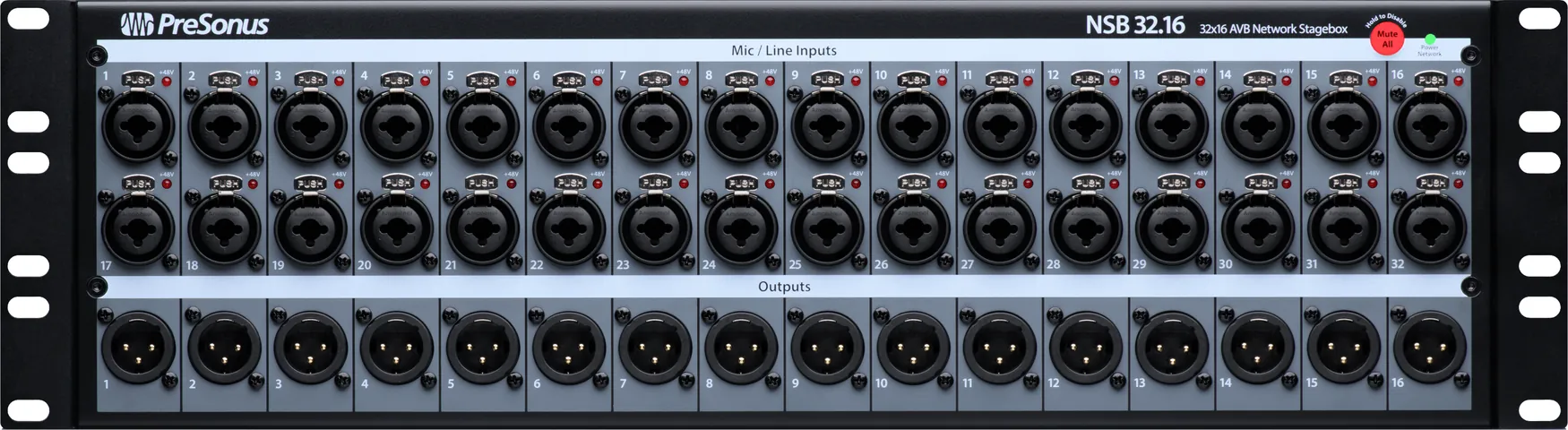

Stagebox PreSonus NSB 32.16

OPIS

Stagebox PreSonus NSB 32.16 to sieciowy Stagebox z 32 cyfrowo sterowanymi przedwzmacniaczami XMAX, 32 zbalansowanymi wejściami liniowymi na złączach combo, 16 wyjściami XLR oraz dwoma stereofonicznymi wyjściami cyfrowymi AES3. Urządzenie integruje się bezpośrednio z mikserami StudioLive Series III przez pojedyncze połączenie Ethernet, zapewniając elastyczne rozmieszczenie analogowych I/O na scenie lub w instalacji.

NSB 32.16 umożliwia zdalne sterowanie trimem, zasilaniem phantom i innymi parametrami z poziomu konsolety StudioLive Series III lub aplikacji Universal Control na laptopie bądź tablecie. Dzięki wbudowanej kompensacji wzmocnienia każdy mikser w sieci AVB ma własną regulację gain bez wpływu na miks front-of-house.

Integracja z ekosystemem StudioLive Series III

NSB 32.16 stanowi element ekosystemu StudioLive Series III, który można łatwo rozbudowywać i szybko konfigurować. Stagebox może pracować samodzielnie lub wraz z innymi modelami NSB, dostarczając zdalne audio do jednego miksera StudioLive Series III lub wielu mikserów w tej samej sieci.

Wejścia stageboxa mogą być przesyłane do dowolnego miksera StudioLive Series III podłączonego do sieci AVB. Kompensacja wzmocnienia realizowana przez pokładowy DSP pozwala każdemu mikserowi w sieci ustawiać gain lokalnie względem poziomu ustawionego na mikserze głównym, wspierając właściwy gain staging i stabilność całego systemu.

Wejścia, wyjścia i routowanie sygnału

Urządzenie oferuje 32 wszechstronne, blokowane złącza combo, na których podłączysz mikrofony do cyfrowo sterowanych preampów XMAX lub urządzenia liniowe do zbalansowanych wejść 1/4" TRS. Do dyspozycji jest 16 analogowych wyjść XLR oraz dwa stereofoniczne wyjścia cyfrowe AES3, co ułatwia kompleksową dystrybucję sygnałów.

Wysyłanie sygnałów z wejść do różnych mikserów w sieci jest proste, a kompensacja wzmocnienia sprawia, że indywidualne zmiany gain nie wpływają na miks FOH. Taka architektura ułatwia współdzielenie sygnałów i organizację złożonych produkcji live oraz instalacji stałych.

Sieć AVB i topologie połączeń

NSB 32.16 ma wbudowany 2‑portowy przełącznik AVB z blokowanymi portami Ethernet, co umożliwia konfiguracje punkt‑punkt oraz kaskadowe (daisy‑chain). Takie rozwiązanie upraszcza budowę i rozbudowę sieci audio, ograniczając okablowanie i czas konfiguracji systemu.

Prosta konfiguracja z poziomu konsolet StudioLive Series III oraz oprogramowania Universal Control przyspiesza przygotowanie systemu do pracy, niezależnie od tego, czy obsługujesz pojedynczy mikser, czy wiele mikserów w tej samej sieci AVB.

Solidna konstrukcja i montaż

Obudowa ze stali została zaprojektowana z myślą o trudach tras koncertowych i intensywnych instalacjach. Regulowane uszy rack pozwalają na montaż na równo lub wpuszczany oraz na dopasowanie orientacji I/O z przodu lub z tyłu szafy.

Standardowy format 3U na 19 cali zapewnia szeroką kompatybilność, w tym z uniwersalnymi kieszeniami scenicznymi do instalacji stałych. Dodatkowo urządzenie jest kompatybilne z kieszeniami scenicznymi Ace Backstage, co ułatwia integrację w stałych systemach.

Jakość dźwięku i parametry audio

Przedwzmacniacze XMAX oferują szeroki zakres wzmocnienia (0 dB do +60 dB), wysoką dynamikę i niskie zniekształcenia, zachowując charakter źródła w całym paśmie 20 Hz–20 kHz. NSB 32.16 osiąga dynamiczny zakres 115 dB (A‑ważony, 48 kHz) i bardzo niski poziom THD <0,005% przy pracy w paśmie 20 Hz–20 kHz.

Wbudowane zasilanie phantom +48 V (±2 V) zasili pojemnościowe mikrofony, a wysoka odporność na sygnał wspólny (CMRR 65 dB przy 1 kHz) wspiera czystą, stabilną pracę na długich odcinkach okablowania. Obsługiwane są częstotliwości próbkowania 44,1 kHz i 48 kHz, co zapewnia kompatybilność z popularnymi workflowami live i instalacyjnymi.

Zasilanie i łączność

Urządzenie pracuje w szerokim zakresie napięć 100–230 VAC, 50–60 Hz, wykorzystując złącze zasilania Locking IEC dla bezpiecznego połączenia. Wyjścia XLR oferują maksymalny poziom +24 dBu (±0,5 dBu) przy impedancji wyjściowej 100 Ω, co zapewnia solidny headroom i kompatybilność ze sprzętem profesjonalnym.

Obudowa jest wykończona w kolorze czarnym; seria produktu to NSB, a typ to Stagebox. Wymiary rackowe to 19” szerokości (48,2 cm) z ciałem urządzenia 17,25” (43,8 cm), wysokość 5,25” (13,3 cm) i głębokość 5,25” (13,3 cm), co ułatwia planowanie miejsca w szafie lub kieszeni scenicznej.

SPECYFIKACJA TECHNICZNA

• Wejścia mikrofonowo‑liniowe: 32 x combo (blokowane), XMAX, cyfrowo sterowane
• Wyjścia analogowe: 16 x XLR
• Wyjścia cyfrowe: 2 x AES3 stereo
• Sieć audio: AVB, wbudowany 2‑portowy switch, blokowane porty Ethernet
• Zdalna kontrola: StudioLive Series III, Universal Control (laptop/tablet)
• Kompensacja wzmocnienia: tak, na każdym wejściu (DSP)
• Format montażowy: 3U, 19” (kompatybilne z większością kieszeni scenicznych)
• Uszy rack: wielopozycyjne, w zestawie (montaż równo/wpuszczany, I/O przód/tył)
• Obudowa: wytrzymała, stalowa (all‑metal)
• Wejścia liniowe – złącza: 1/4" TRS, zbalansowane
• Wejścia liniowe – pasmo przenoszenia: 20–20 kHz (±0,5 dBu, Unity Gain)
• Wejścia liniowe – impedancja: 10 kΩ
• Wejścia liniowe – max poziom: +18 dBu
• Wejścia liniowe – SNR: 94 dB
• Wejścia liniowe – THD: <0,005%, +4 dBu, 20–20 kHz, Unity, nieważone
• Wejścia mikrofonowe – złącza: XLR żeńskie, zbalansowane
• Preamp mikrofonowy – CMRR: 65 dB (1 kHz, Unity)
• Preamp mikrofonowy – pasmo: 20–20 kHz (±0,5 dBu, Unity)
• Preamp mikrofonowy – zakres wzmocnienia: 0 dB do +60 dB
• Preamp mikrofonowy – impedancja wejściowa: 1 kΩ
• Preamp mikrofonowy – max poziom wejściowy: +12 dBu (Unity)
• Preamp mikrofonowy – SNR: 94 dB (Ref = +4 dB, 20 kHz BW, A‑ważone)
• Preamp mikrofonowy – THD: <0,005%, +4 dBu, 20–20 kHz, Unity, nieważone
• Wyjścia XLR – max poziom: +24 dBu (±0,5 dBu)
• Wyjścia XLR – impedancja: 100 Ω
• Zakres dynamiki (cyfrowy audio): 115 dB (A‑ważony, 48 kHz)
• Zasilanie phantom: +48 VDC (±2 VDC)
• Zasilanie: 100–230 VAC, 50–60 Hz
• Przewód zasilający: Locking IEC
• Obsługiwane próbkowania: 48 kHz, 44,1 kHz
• Wymiary – szerokość: 48,2 cm do racka; 43,8 cm korpus
• Wymiary – wysokość: 13,3 cm
• Wymiary – głębokość: 13,3 cm
• Kolor: Czarny
• Seria: NSB

ZAWARTOŚĆ ZESTAWU

PreSonus NSB 32.16, wielopozycyjne uszy rack (w zestawie).
