QSC LA 108 to wszechstronny moduł liniowy przeznaczony dla firm nagłośnieniowych, instalatorów, realizatorów produkcji AV i wykonawców solowych. Sprawdzi się zarówno w przenośnym zestawie montowanym na statywie, jak i w rozbudowanym systemie z wieloma modułami, subwooferem LS118 oraz siecią Dante. Trzeba pamiętać, że podwieszenie wymaga dedykowanej ramy, natomiast konfiguracja ustawiana na subwooferze korzysta z ramy i opcjonalnych adapterów sub-stack.

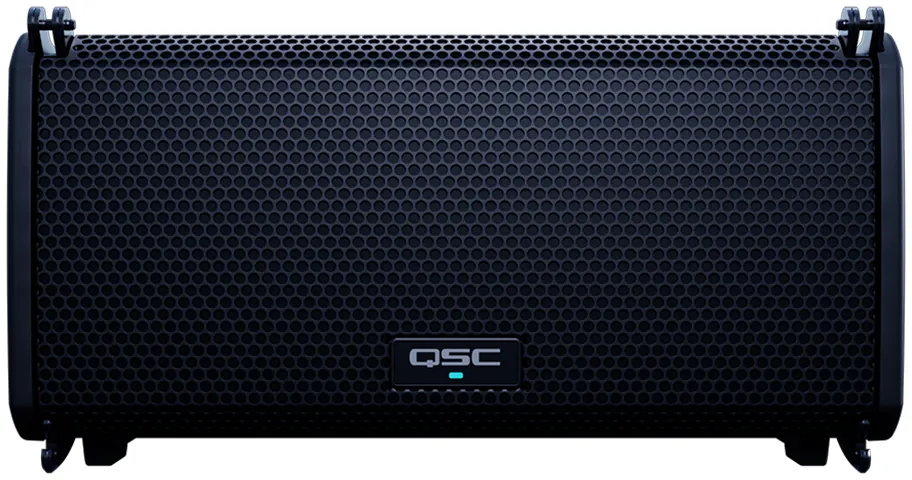

QSC LA 108 to dwudrożna aktywna kolumna liniowa wyposażona w neodymowy przetwornik niskotonowy 8 cali oraz driver kompresyjny 1,75 cala. Wzmacniacz klasy D dostarcza łącznie 1300 W mocy szczytowej, a maksymalny szczytowy poziom SPL wynosi 134 dB przy pomiarze z odległości 1 m.
Model łączy kontrolowane pokrycie 100° × 15° z rozbudowanymi narzędziami do projektowania, konfiguracji i monitorowania systemu. QSC SysNav, QSC AWARE, modelowanie AIM oraz transmisja Dante ułatwiają obsługę zarówno pojedynczych kolumn, jak i kompletnych układów liniowych wykorzystywanych w mobilnych realizacjach, instalacjach stałych i sieciowych systemach AV.
| Cecha / technologia |
Co to daje w praktyce? |
| Falowód QSC LEAF |
Zapewnia zdefiniowane, równomierne pokrycie obszaru odsłuchowego oraz skuteczną projekcję dźwięku. |
| System montażowy QSC RapidDeploy |
Umożliwia szybkie przygotowanie układu przez jednego operatora, bez narzędzi i dodatkowego osprzętu montażowego. |
| Inteligentne rozpoznawanie QSC AWARE |
Przekazuje najważniejsze informacje konfiguracyjne do tylnego interfejsu dowolnego modułu lub aplikacji QSC SysNav. |
| Aplikacja QSC SysNav |
Pozwala projektować, konfigurować, kontrolować i monitorować pojedyncze kolumny, całe układy oraz ich grupy. |
| Sieciowa transmisja Dante |
Ułatwia współpracę z innymi urządzeniami audio-over-IP oraz integrację sterowania i monitorowania z ekosystemem Q-SYS. |
| Konstrukcja Acoustic Linear Phase |
Wspiera spójność współpracujących kolumn QSC i bardziej jednolite wrażenia odsłuchowe w nagłaśnianej przestrzeni. |
Wydajność i kontrolowane pokrycie
Sekcja niskotonowa wykorzystuje neodymowy woofer 8 cali, natomiast za wysokie częstotliwości odpowiada driver kompresyjny 1,75 cala z membraną poliimidową. Pasmo przenoszenia przy spadku -6 dB obejmuje zakres od 62 Hz do 20 kHz, a zakres częstotliwości przy -10 dB wynosi od 57 Hz do 20 kHz.
Wzmacniacz klasy D oferuje 1000 W mocy szczytowej dla sekcji LF i 300 W dla sekcji HF. Maksymalny SPL 134 dB pozwala uzyskać wysoki poziom dźwięku, a falowód QSC LEAF kształtuje nominalne pokrycie 100° w poziomie i 15° w pionie. Moduł wzmacniacza ma korekcję współczynnika mocy, a chłodzenie odbywa się konwekcyjnie.
Projektowanie, sterowanie i praca sieciowa
Aplikacja QSC SysNav umożliwia zarządzanie kompletnym systemem nagłośnienia: od pojedynczego modułu po całe układy i grupy kolumn. Dostępne funkcje obejmują projektowanie, konfigurację, kontrolę, monitorowanie oraz stosowanie przetwarzania sygnału. Narzędzie AIM pozwala umieszczać wirtualne kolumny i układy w skalowanym, graficznym modelu obiektu, dzięki czemu można zwizualizować przewidywane pokrycie dźwiękiem.

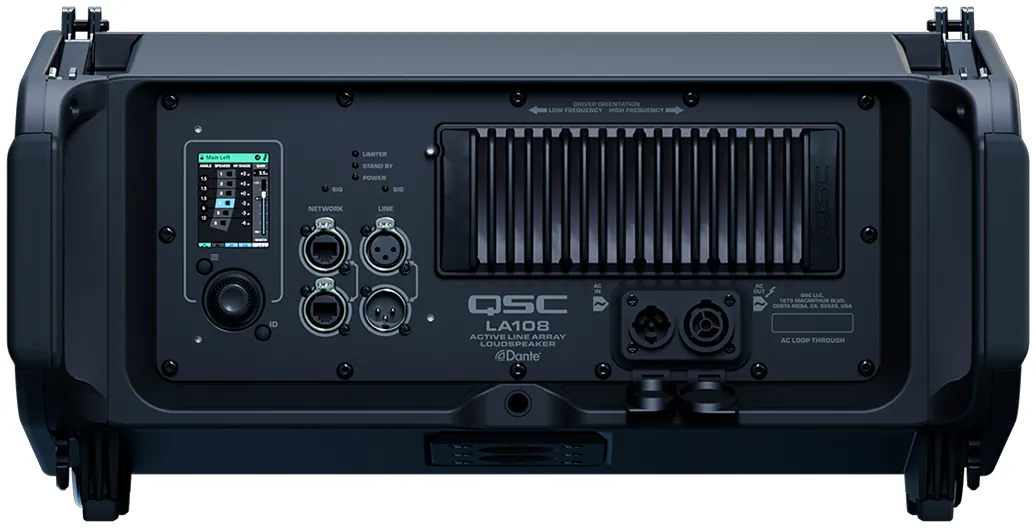

System QSC AWARE automatycznie rozpoznaje konfigurację układu i udostępnia dane konfiguracyjne przez tylny interfejs użytkownika lub aplikację QSC SysNav. Dwa porty EtherCON obsługują Dante oraz QSC SysNav w układzie In/Thru. Integrację sterowania i monitorowania z ekosystemem Q-SYS realizują rozszerzenia Q-SYS Inventory Extensions.
Kolorowy wyświetlacz 2,4 cala o rozdzielczości 240 × 320 pikseli współpracuje z wciskanym enkoderem oraz przyciskami Menu i ID. Diody informują o zasilaniu, aktywności limitera, trybie czuwania oraz obecności sygnału.
Elastyczne warianty montażu

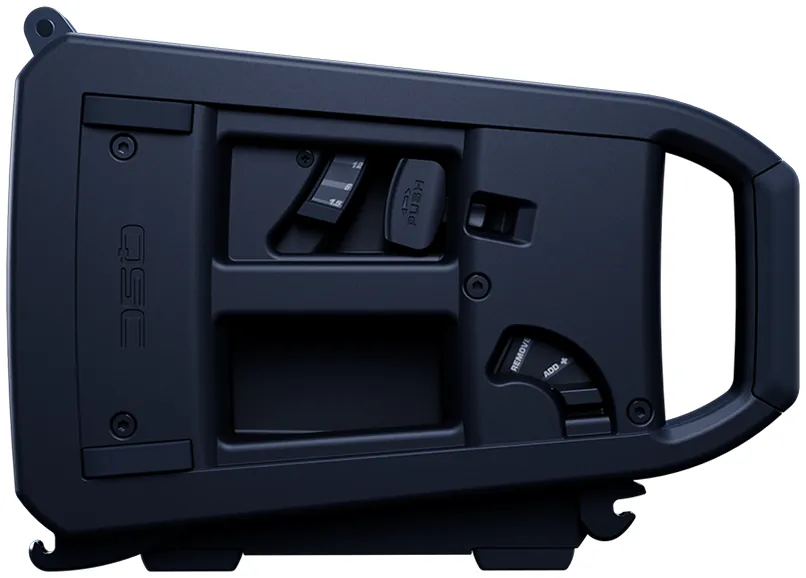

Beznarzędziowy system QSC RapidDeploy oferuje ustawienia przeznaczone do krótkiego, średniego i dalekiego zasięgu. System może zostać podwieszony w liczbie do sześciu modułów przy użyciu dedykowanej ramy. Konfiguracja ustawiana na podłożu pozwala zamontować do czterech QSC LA 108 nad pojedynczym subwooferem LS118, wykorzystując ramę oraz opcjonalne adaptery sub-stack.
Na statywie lub sztycy można zamontować do trzech modułów. Kołnierz 35 mm umożliwia ustawienie pod kątem 0° albo -7,5°, natomiast znajdujący się z tyłu punkt M10 służy do odciągu. Przelotowe połączenia sygnału i zasilania pozwalają prowadzić pomiędzy modułami analogowy sygnał audio, transmisję cyfrową oraz zasilanie PowerCON TRUE1.
Odporna na uderzenia obudowa ABS oraz stalowa, malowana proszkowo osłona frontowa wspierają użytkowanie w systemach mobilnych i instalacyjnych. Masa netto pojedynczego modułu wynosi 13,7 kg.
Zawartość zestawu
W zestawie znajduje się przewód zasilający PowerCON TRUE1.
Specyfikacja techniczna
- Marka: QSC
- Model: LA 108
- Typ: dwudrożna aktywna kolumna liniowa
- Przetwornik LF: 203 mm / 8 cali, stożkowy, neodymowy
- Przetwornik HF: driver kompresyjny 44 mm / 1,75 cala z membraną poliimidową
- Pasmo przenoszenia (-6 dB): 62 Hz – 20 kHz
- Zakres częstotliwości (-10 dB): 57 Hz – 20 kHz
- Nominalny kąt pokrycia: 100° w poziomie × 15° w pionie
- Maksymalny szczytowy SPL: 134 dB przy 1 m
- Typ wzmacniacza: klasa D z korekcją współczynnika mocy
- Szczytowa moc sekcji LF: 1000 W
- Szczytowa moc sekcji HF: 300 W
- Łączna moc szczytowa: 1300 W
- Chłodzenie: konwekcyjne
- Falowód: QSC LEAF
- Konstrukcja fazowa: Acoustic Linear Phase
- System rozpoznawania układu: QSC AWARE
- Aplikacja sterująca: QSC SysNav
- Modelowanie pokrycia: AIM – Array Installation Modeling
- Transmisja sieciowa audio: Dante
- Integracja systemowa: Q-SYS Inventory Extensions
- Wyświetlacz: kolorowy, 61 mm / 2,4 cala
- Rozdzielczość wyświetlacza: 240 × 320 pikseli
- Elementy sterujące: wciskany enkoder obrotowy, przyciski Menu i ID
- Wskaźniki: dioda zasilania, limitera, trybu czuwania oraz 2 diody sygnału
- Analogowe wejście audio: 1 × żeńskie XLR
- Analogowe wyjście przelotowe: 1 × męskie XLR
- Złącza sieciowe: 2 × RJ45 EtherCON, Dante i QSC SysNav In/Thru
- Złącza zasilające: 2 × PowerCON TRUE1, wejście i wyjście AC
- Zasilanie: 100–240 V AC, 50–60 Hz
- Pobór prądu przy 100 V AC: 0,8 A
- Pobór prądu przy 120 V AC: 0,75 A
- Pobór prądu przy 230 V AC: 0,5 A
- System montażowy: QSC RapidDeploy
- Punkt montażowy: 1 × M10 na tylnym panelu do odciągu
- Kołnierz statywowy: 35 mm, ustawienie 0° lub -7,5°
- Maksymalna liczba podwieszonych modułów: 6 z dedykowaną ramą
- Konfiguracja na subwooferze: do 4 modułów nad pojedynczym LS118
- Montaż na statywie lub sztycy: do 3 modułów
- Materiał obudowy: odporne na uderzenia tworzywo ABS
- Osłona frontowa: stal 18 GA malowana proszkowo
- Kolor: czarny, RAL 9011
- Wymiary (wys. × szer. × gł.): 272 × 519 × 374 mm
- Masa netto: 13,7 kg
- Masa transportowa: 17,1 kg
- Chemia baterii: ditlenek litowo-manganowy
- Zgodność: UL, CE, FCC Class B
- Gwarancja QSC: 6 lat po rejestracji w ciągu 30 dni od zakupu
- Wyposażenie: 1 × przewód zasilający PowerCON TRUE1
Zobacz też inne : [], [], []
Najczęstsze pytania
QSC LA 108 to kolumna aktywna, która sprawdzi się w mobilnym nagłośnieniu, instalacjach stałych, produkcjach AV i sieciowych systemach audio. Maksymalny SPL 134 dB, pokrycie 100° × 15° oraz skalowalna konstrukcja pozwalają używać jej samodzielnie albo budować większe układy liniowe.
QSC LA 108 można zamontować w liczbie do trzech modułów na statywie lub sztycy oraz podwiesić do sześciu modułów na dedykowanej ramie. Kołnierz 35 mm zapewnia ustawienie 0° lub -7,5°, a beznarzędziowy system RapidDeploy przyspiesza konfigurację krótkiego, średniego i dalekiego zasięgu.
QSC LA 108 może pracować bez subwoofera, ale przy muzyce wymagającej mocnego basu najlepiej połączyć ją z QSC LS118. Pasmo modułu sięga 62 Hz przy -6 dB, dlatego subwoofer odciąża sekcję 8-calową i rozszerza dół pasma. Nad jednym LS118 można ustawić do czterech modułów, używając ramy i opcjonalnych adapterów sub-stack.
Tak, QSC LA 108 obsługuje Dante oraz zdalną konfigurację i monitoring przez QSC SysNav. Dwa porty EtherCON działają w układzie In/Thru, co ułatwia łączenie kolejnych modułów. System AWARE automatycznie rozpoznaje konfigurację układu, a rozszerzenia Q-SYS Inventory Extensions umożliwiają integrację sterowania i monitorowania z ekosystemem Q-SYS.
Tak, pojedynczy QSC LA 108 może wystarczyć soliście lub podczas mniejszej realizacji, jeśli wymagany obszar mieści się w pokryciu 100° × 15°. Aktywny wzmacniacz klasy D o mocy szczytowej 1300 W eliminuje potrzebę stosowania zewnętrznej końcówki mocy, a SysNav pomaga dopasować przetwarzanie i kontrolować pracę systemu.
