Okiem eksperta MusicAudio.pl
QSC LA 112 to wszechstronny moduł liniowy przeznaczony zarówno dla firm nagłośnieniowych, instalatorów, jak i mobilnych wykonawców. Można używać go na statywie, w konfiguracji ground-stack lub w podwieszanym zestawie, a Dante i integracja z ekosystemem Q-SYS ułatwiają włączenie kolumny do rozbudowanych systemów AV. Przy planowaniu większej instalacji należy uwzględnić odpowiednią ramę array, a w konfiguracji ground-stack także opcjonalne adaptery. Zestaw może współpracować z subwooferem QSC LS118, gdy wymagana jest rozbudowana konfiguracja z sekcją niskotonową.

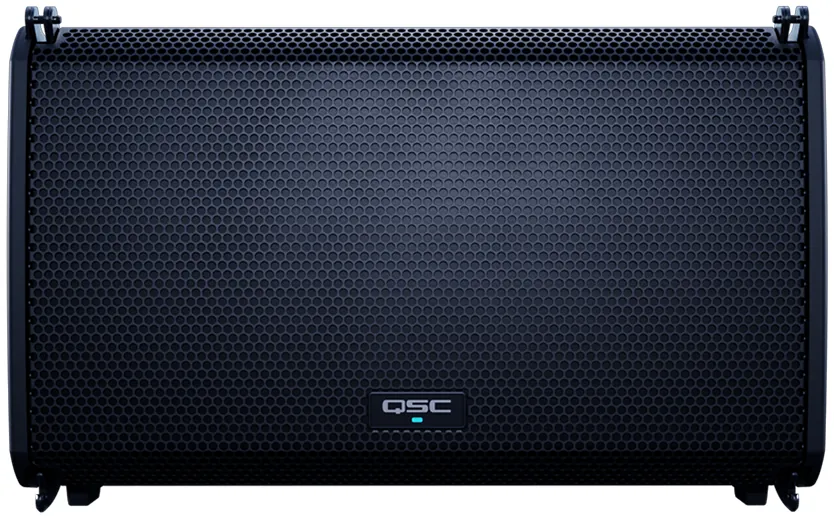

QSC LA 112 to aktywny, dwudrożny moduł liniowy wyposażony w 12-calowy neodymowy głośnik niskotonowy oraz dwa przetworniki kompresyjne 1,75 cala. Wzmacniacz klasy D oferuje łącznie 2400 W mocy szczytowej, a maksymalny poziom SPL wynosi 136 dB w odległości 1 m. Takie połączenie sprawdza się w mobilnych systemach nagłośnieniowych, produkcjach AV oraz instalacjach stałych.
Kolumna łączy kontrolowane pokrycie 90° × 15° z rozbudowanymi narzędziami konfiguracji i monitorowania. Technologie QSC LEAF, QSC AWARE i QSC RapidDeploy wspierają projektowanie, rozstawianie oraz optymalizowanie układu, natomiast QSC SysNav pozwala zarządzać pojedynczymi modułami, całymi zestawami liniowymi i ich grupami.
| Cecha / technologia |
Co to daje w praktyce? |
| Wzmacniacz klasy D 2400 W |
Zapewnia zintegrowane zasilanie obu pasm, wysoką wydajność energetyczną i maksymalny szczytowy SPL 136 dB. |
| Falowód QSC LEAF |
Pomaga uzyskać zdefiniowane, równomierne pokrycie oraz skuteczną projekcję dźwięku. |
| System montażowy QSC RapidDeploy |
Umożliwia szybkie ustawienie kątów i przygotowanie zestawu przez jednego operatora, bez narzędzi oraz dodatkowych elementów montażowych. |
| Rozpoznawanie układu QSC AWARE |
Przekazuje istotne informacje konfiguracyjne do tylnego interfejsu kolumny lub aplikacji QSC SysNav. |
| Obsługa sieci Dante |
Pozwala przesyłać cyfrowy dźwięk przez sieć i współpracować z innymi urządzeniami obsługującymi ten standard. |
| Modelowanie pokrycia AIM |
Ułatwia wizualizację pracy wirtualnego zestawu w skalowanym modelu sali lub przestrzeni instalacyjnej. |
Przetworniki, moc i kontrola pokrycia
Sekcja niskotonowa wykorzystuje lekki, neodymowy woofer 12 cali, natomiast za wysokie częstotliwości odpowiadają dwa przetworniki kompresyjne 1,75 cala z membranami polimidowymi. Wzmacniacz klasy D dostarcza szczytowo 1600 W do sekcji LF i 800 W do sekcji HF. Zakres częstotliwości przy spadku -10 dB wynosi od 53 Hz do 20 kHz.
Falowód QSC LEAF zapewnia równomierne kierunkowe pokrycie dźwiękiem wynoszące 90° w poziomie i 15° w pionie. Konstrukcja Acoustic Linear Phase wspiera zgodność fazową między kolumnami QSC używanymi w jednym systemie, pomagając zachować bardziej jednolite wrażenia odsłuchowe na obszarze nagłaśnianej przestrzeni.
Konfiguracja, sterowanie i praca sieciowa
Aplikacja QSC SysNav umożliwia projektowanie i kontrolowanie całych zestawów, a także monitorowanie kolumn i stosowanie przetwarzania sygnału do pojedynczych modułów, kompletnych układów lub ich grup. Narzędzie AIM pozwala umieścić wirtualne kolumny w skalowanym modelu obiektu i ocenić przewidywane pokrycie jeszcze przed instalacją systemu.

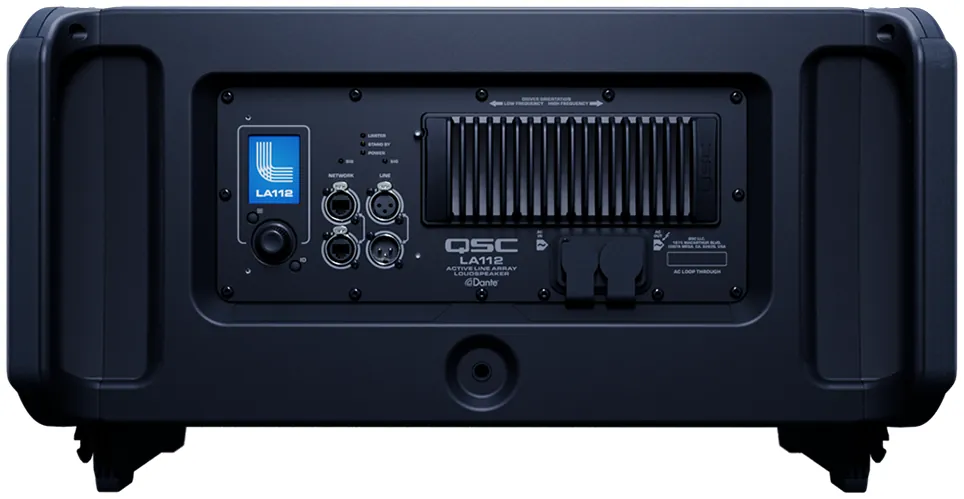

System QSC AWARE automatycznie rozpoznaje układ i udostępnia informacje potrzebne podczas konfiguracji. Dane można odczytać z tylnego interfejsu użytkownika dowolnej kolumny lub w QSC SysNav. Lokalną obsługę zapewnia kolorowy wyświetlacz 2,4 cala, obrotowy enkoder z funkcją przycisku oraz przyciski Menu i ID.
Dwa porty RJ45 EtherCON obsługują Dante oraz QSC SysNav w układzie In/Thru. Możliwa jest również integracja z ekosystemem Q-SYS za pośrednictwem Q-SYS Inventory Extensions. Złącza przelotowe pozwalają łańcuchowo prowadzić analogowy i cyfrowy sygnał audio oraz zasilanie AC.
Elastyczne warianty montażu
QSC LA 112 może pracować jako zestaw podwieszany, konfiguracja ground-stack albo system ustawiony na statywie lub sztycy. Z dedykowaną ramą array można podwiesić maksymalnie sześć modułów. Konfiguracja ground-stack pozwala ustawić do trzech kolumn nad pojedynczym subwooferem LS118, natomiast na statywie lub sztycy mogą znaleźć się maksymalnie dwa moduły.

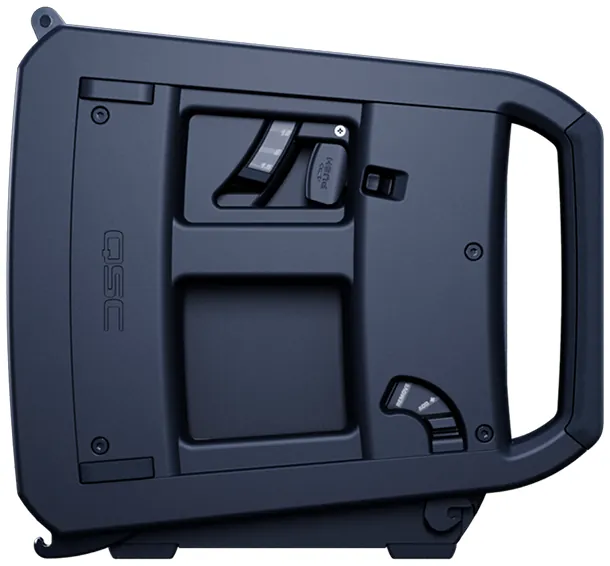

Beznarzędziowy system QSC RapidDeploy został przygotowany do obsługi przez jednego operatora i oferuje ustawienia przeznaczone dla krótkiego, średniego oraz dalekiego zasięgu. Kołnierz 35 mm umożliwia montaż maksymalnie dwóch modułów z ustawieniem 0° lub -7,5°, a tylny punkt M10 służy do odciągu. Obudowa z odpornego na uderzenia tworzywa ABS i stalowa, malowana proszkowo maskownica chronią elementy kolumny podczas użytkowania.
Zawartość zestawu
W zestawie znajduje się przewód zasilający PowerCON TRUE1.
Specyfikacja techniczna
- Marka: QSC
- Model: LA 112
- Typ: aktywna, dwudrożna kolumna systemu liniowego
- Przetwornik LF: 305 mm (12 cali), stożkowy, neodymowy
- Przetworniki HF: 2 × 44 mm (1,75 cala), kompresyjne, z membranami polimidowymi
- Pasmo przenoszenia (-6 dB): 58 Hz – 20 kHz
- Zakres częstotliwości (-10 dB): 53 Hz – 20 kHz
- Nominalny kąt pokrycia: 90° w poziomie × 15° w pionie
- Maksymalny szczytowy SPL: 136 dB przy 1 m
- Typ wzmacniacza: klasa D z korekcją współczynnika mocy
- Szczytowa moc całkowita: 2400 W
- Moc sekcji LF: 1600 W
- Moc sekcji HF: 800 W
- Chłodzenie: konwekcyjne
- Falowód: QSC LEAF
- System rozpoznawania układu: QSC AWARE
- System montażowy: QSC RapidDeploy
- Oprogramowanie sterujące: QSC SysNav
- Narzędzie do modelowania: AIM (Array Installation Modeling)
- Sieć audio: Dante
- Integracja: ekosystem Q-SYS przez Q-SYS Inventory Extensions
- Sterowanie: obrotowy enkoder z funkcją przycisku, przyciski Menu i ID
- Wyświetlacz: kolorowy, 61 mm (2,4 cala), 240 × 320 pikseli
- Wskaźniki: dioda zasilania, aktywności limitera, trybu czuwania oraz 2 diody sygnału
- Analogowe wejście audio: 1 × żeńskie XLR
- Analogowe wyjście Thru: 1 × męskie XLR
- Złącza sieciowe: 2 × RJ45 EtherCON, Dante i QSC SysNav In/Thru
- Złącza zasilania: 2 × PowerCON TRUE1, wejście i wyjście AC
- Zasilanie: 100–240 V AC, 50–60 Hz
- Pobór prądu: 1,8 A przy 100 V / 1,5 A przy 120 V / 1 A przy 230 V
- Materiał obudowy: odporne na uderzenia tworzywo ABS
- Maskownica: stal 16 GA, malowana proszkowo
- Punkty montażowe: QSC RapidDeploy i 1 × M10 na tylnym panelu do odciągu
- Kołnierz statywowy: 35 mm, dla maksymalnie 2 modułów, ustawienie 0° lub -7,5°
- Maksymalna liczba modułów podwieszanych: 6 z dedykowaną ramą array
- Konfiguracja ground-stack: do 3 modułów nad jednym subwooferem LS118
- Montaż na statywie lub sztycy: do 2 modułów
- Kolor: czarny RAL 9011
- Wymiary (szer. × wys. × gł.): 630 × 392 × 417 mm
- Masa netto: 21,4 kg
- Masa transportowa: 26,2 kg
- Skład chemiczny baterii: dwutlenek litowo-manganowy
- Zgodność: UL, CE, FCC Class A
- Gwarancja: 6 lat po rejestracji w ciągu 30 dni od zakupu
- Dołączone akcesorium: 1 × przewód zasilający PowerCON TRUE1
Zobacz też inne : [], [], []
Najczęstsze pytania
QSC LA 112 to kolumna aktywna przeznaczona do mobilnych systemów nagłośnieniowych, produkcji AV i instalacji stałych. Oferuje maksymalny SPL 136 dB, kierunkowe pokrycie 90° × 15° oraz możliwość pracy na statywie, w ground-stacku lub zestawie podwieszanym, dlatego sprawdzi się zarówno u wykonawców, jak i w firmach rentalowych.
QSC LA 112 można podwiesić w układzie liczącym maksymalnie sześć modułów z użyciem dedykowanej ramy array. Ground-stack może obejmować do trzech kolumn nad jednym subwooferem LS118, a na statywie lub sztycy wolno zamontować maksymalnie dwa moduły. Należy zawsze stosować właściwe akcesoria montażowe i przestrzegać zasad bezpieczeństwa.
Tak, QSC LA 112 obsługuje Dante przez dwa porty RJ45 EtherCON pracujące w układzie In/Thru oraz integruje się z Q-SYS przez Inventory Extensions. Pozwala to przesyłać cyfrowy dźwięk sieciowo, łączyć kolejne urządzenia i monitorować system w QSC SysNav, co ułatwia budowę rozbudowanych instalacji AV.
Nie, QSC LA 112 może pracować samodzielnie i osiąga pasmo od 53 Hz do 20 kHz przy spadku -10 dB. Subwoofer QSC LS118 warto dodać przy muzyce wymagającej mocnego, głębokiego basu, zwłaszcza podczas koncertów i wydarzeń tanecznych. Odciąża on sekcję niskotonową modułów i zwiększa możliwości całego systemu.
Tak, QSC LA 112 wykorzystuje beznarzędziowy system RapidDeploy zaprojektowany z myślą o obsłudze przez jednego operatora. Ustawienia krótkiego, średniego i dalekiego zasięgu przyspieszają konfigurację kątów, a AWARE automatycznie rozpoznaje układ. Pokrycie można wcześniej sprawdzić w modelu obiektu za pomocą AIM i aplikacji SysNav.
