OPIS

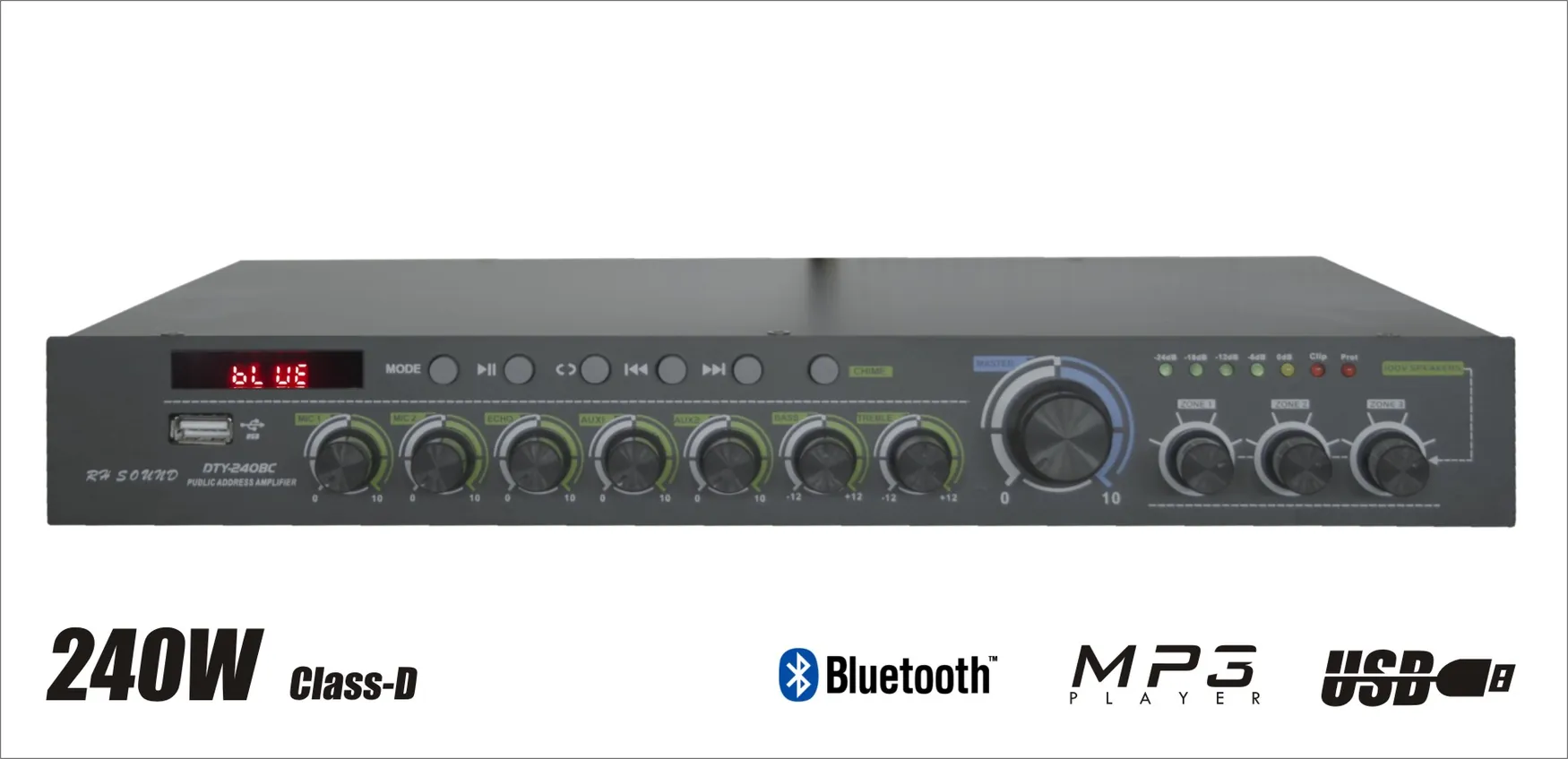

RH Sound DTY-240BC to nowoczesny cyfrowy Wzmacniacz radiowęzłowy przeznaczony do pracy w instalacjach nagłośnienia 100V oraz z głośnikami o impedancji 4–16 Ohm. Model łączy wzmacnianie sygnału, odtwarzanie MP3 i Bluetooth.
Urządzenie sprawdzi się w obiektach użyteczności publicznej, hotelach, restauracjach, urzędach, placówkach handlowych, kościołach oraz kaplicach. Trzy osobne wyjścia strefowe ułatwiają nagłośnienie wielu pomieszczeń.
ZASTOSOWANIE I KONSTRUKCJA SYSTEMU
RH Sound DTY-240BC został zaprojektowany jako centralny element instalacji radiowęzłowej, w której wymagane jest zasilanie głośników pracujących w systemie 100V. Moc wyjściowa 240W pozwala obsłużyć rozbudowane układy nagłośnienia w przestrzeniach publicznych i komercyjnych, przy zachowaniu funkcji typowych dla wzmacniacza instalacyjnego.
Obsługa linii 70V, 100V oraz 4–16 Ohm zwiększa elastyczność instalacji. Dzięki temu urządzenie może zostać dopasowane do różnych konfiguracji głośników, zarówno w klasycznych systemach radiowęzłowych, jak i w układach opartych na obciążeniu impedancyjnym.
STREFY, ODTWARZANIE I ŹRÓDŁA SYGNAŁU
Wzmacniacz wyposażono w 3 osobne wyjścia strefowe 100V, z których każde posiada integralną regulację głośności. Pozwala to niezależnie ustawić poziom nagłośnienia w różnych częściach obiektu, bez konieczności stosowania zewnętrznych regulatorów dla każdej strefy.

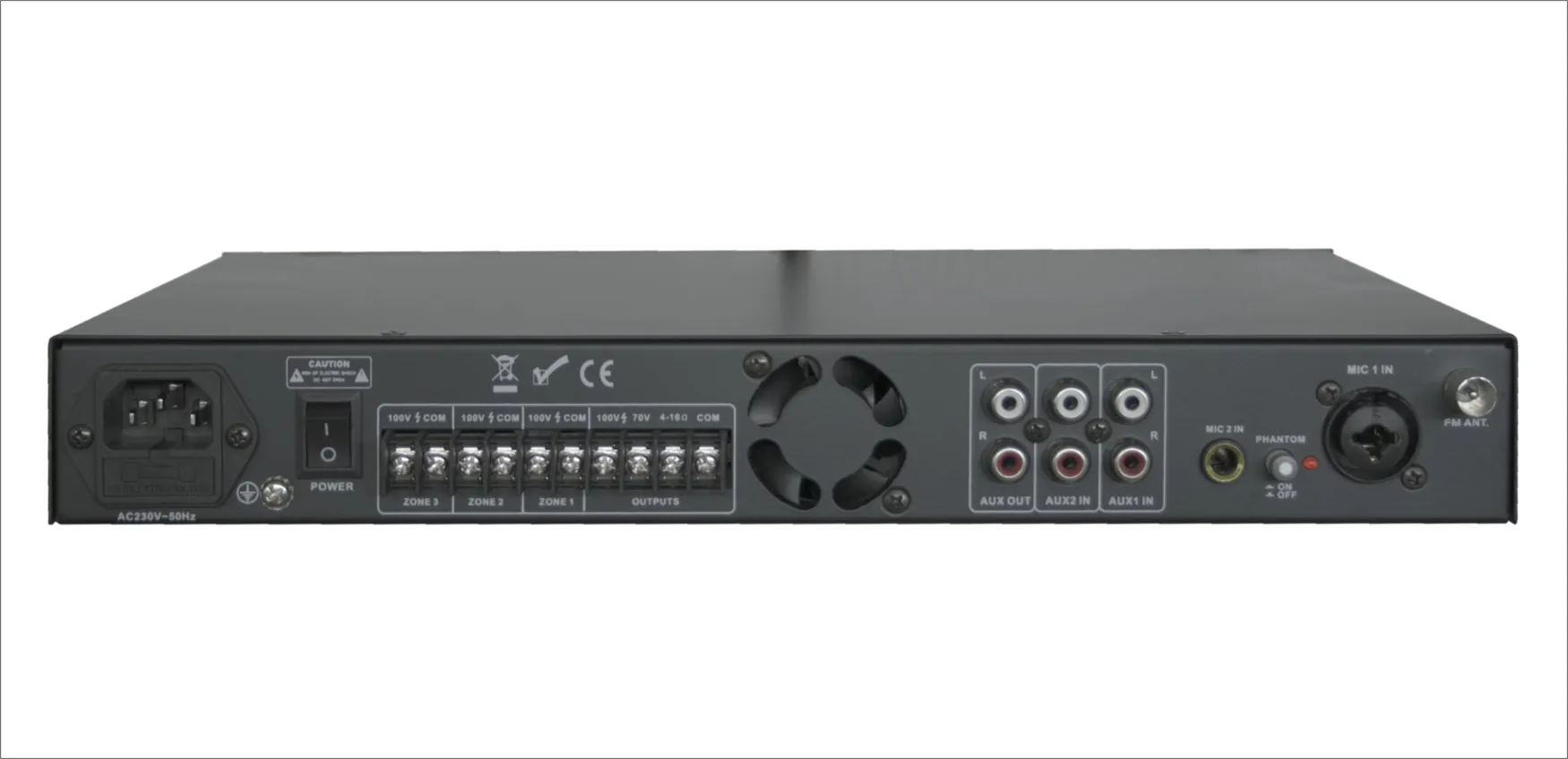

Wbudowany odtwarzacz MP3 obsługuje pamięć USB oraz Bluetooth. Do dyspozycji użytkownika jest także radio FM, a gniazdo BNC przeznaczone jest do podłączenia anteny FM. Wejście AUX IN w formacie RCA Stereo L/R umożliwia doprowadzenie sygnału liniowego, natomiast AUX OUT, również na złączach RCA Stereo L/R, pozwala wyprowadzić sygnał o poziomie Line do kolejnych urządzeń.
WEJŚCIA MIKROFONOWE I FUNKCJE ZAPOWIEDZI
Wejście Mic 1 wykorzystuje gniazdo typu COMBO, które umożliwia niesymetryczne podłączenie mikrofonu przez Jack 6,3 mm Mono lub symetryczne podłączenie mikrofonu dynamicznego albo pojemnościowego przez XLR. Złącze XLR posiada załączalne zasilanie PHANTOM, co rozszerza kompatybilność z mikrofonami wymagającymi takiego zasilania.
Wejścia Mic 1 i Mic 2 oferują regulowany pogłos ECHO. Wejście Mic 2 wykorzystuje gniazdo Jack 6,3 mm Mono do niesymetrycznego podłączenia mikrofonu dynamicznego. Funkcja CHIME uruchamia modulowany sygnał gongu zapowiedzi, przydatny przed komunikatami głosowymi w systemach informacyjnych.
REGULACJA, MONITORING I ZABEZPIECZENIA

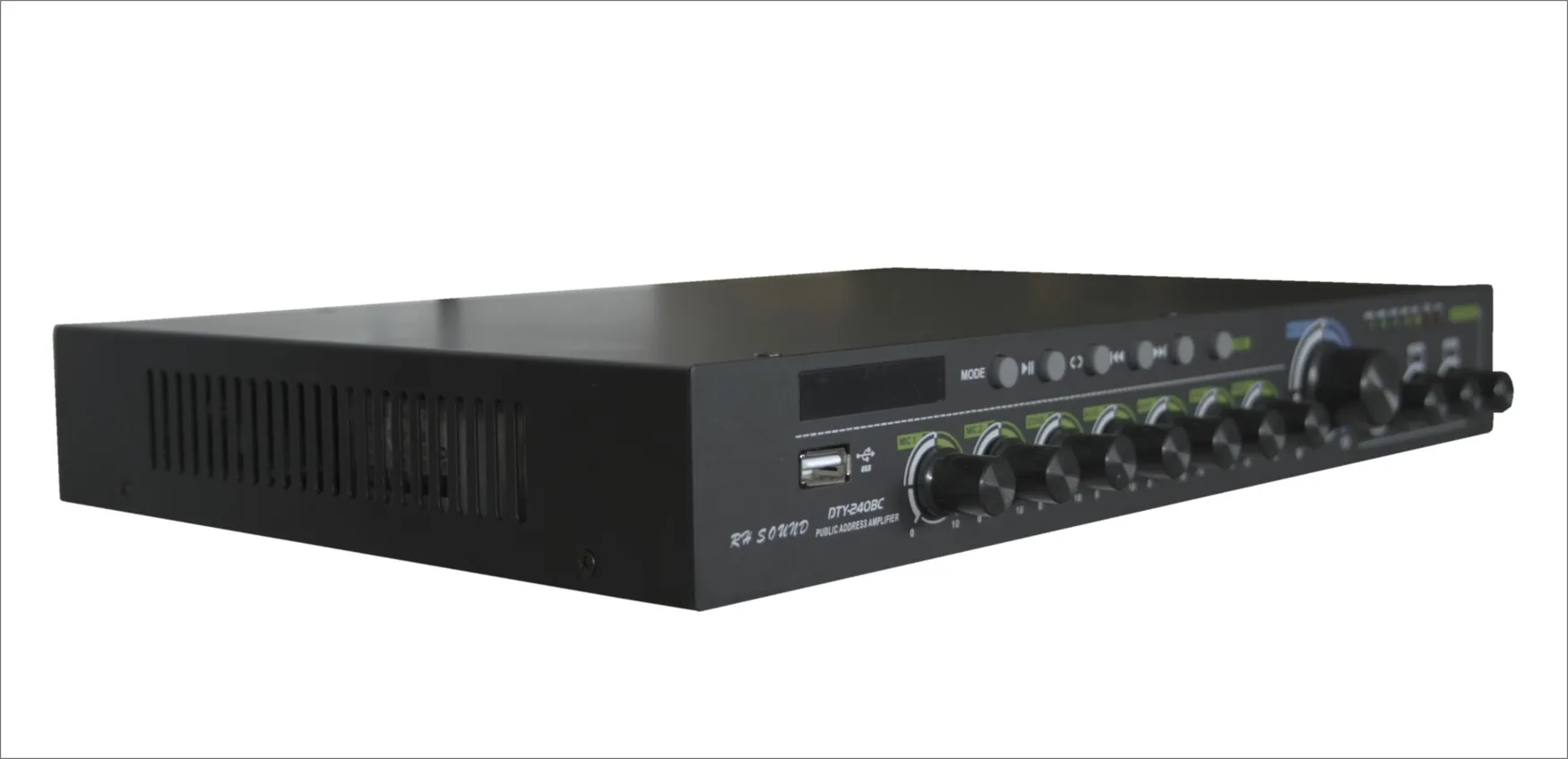

Panel sterowania obejmuje główną regulację głośności MASTER, a także niezależną regulację poziomu dla wejść Mic 1, Mic 2 oraz wejść uniwersalnych AUX 1 i AUX 2. Korektor barwy dźwięku SOPRAN/BASS pracuje w zakresie +/-12 dB, co pozwala dopasować charakter brzmienia do akustyki pomieszczenia i rodzaju odtwarzanego materiału.
Pięciosegmentowy wskaźnik LED ułatwia kontrolę poziomu wyjściowego. Zakres wskazań wynosi od -24 dB do 0 dB. Urządzenie posiada również kontrolki LED informujące o przesterowaniu sygnału wejściowego CLIP oraz o aktywacji zabezpieczenia końcówki mocy Protect. Wzmacniacz wyposażono w zabezpieczenia elektroniczne obejmujące opóźnione włączenie, przeciążenie, przegrzanie oraz zwarcie wyjścia końcówki mocy.
SPECYFIKACJA TECHNICZNA
- Moc wyjściowa: 240W
- Obsługiwane wyjścia/obciążenia: 70V, 100V, 4–16 Ohm
- Wyjścia strefowe: 3 osobne wyjścia strefowe 100V z integralną regulacją głośności
- Odtwarzacz: MP3
- Łączność bezprzewodowa: Bluetooth
- Nośnik pamięci: USB
- Radio: FM
- Gniazdo anteny FM: BNC
- Wejście Mic 1: COMBO, Jack 6,3 mm Mono niesymetrycznie lub XLR symetrycznie
- Zasilanie PHANTOM dla Mic 1: załączalne
- Wejście Mic 2: Jack 6,3 mm Mono, niesymetryczne podłączenie mikrofonu dynamicznego
- Funkcja ECHO: dla wejść Mic 1 / Mic 2, z regulowanym poziomem
- Funkcja CHIME: modulowany sygnał gongu zapowiedzi
- AUX IN: RCA Stereo L/R, poziom Line
- AUX OUT: RCA Stereo L/R, poziom Line
- Regulacja główna: MASTER
- Niezależna regulacja głośności: Mic 1, Mic 2, AUX 1, AUX 2
- Korektor barwy dźwięku: SOPRAN/BASS +/-12 dB
- Wskaźnik poziomu wyjściowego: 5-segmentowy LED, od -24 dB do 0 dB
- Kontrolki LED: CLIP oraz Protect
- Zabezpieczenia elektroniczne: opóźnione włączenie, przeciążenie, przegrzanie, zwarcie wyjścia końcówki mocy
- Czułość wejść mikrofonowych Mic 1 / Mic 2: 10 mV, 600 Ohm
- Czułość wejść uniwersalnych AUX: 500 mV, 10 kOhm
- Pasmo przenoszenia: 50 Hz – 16 kHz
- Zniekształcenia: <0,5% przy 1 kHz
- Zasilanie: AC 230~V / 50 Hz
- Wymiary: 335 x 50 x 240 mm
- Waga: 3,8 kg
