QSC GX5

Końcówka mocy

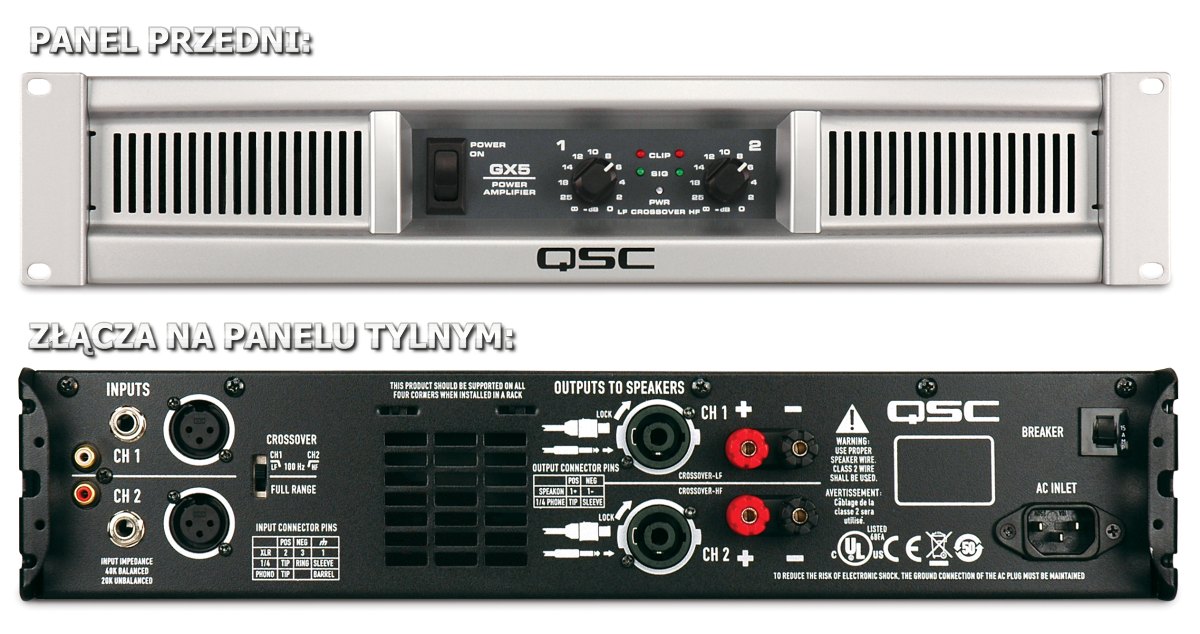

Doskonała jakość przy niespotykanie niskiej cenie i ograniczonej masie własnej (12 kg!) i transformatorowej konstrukcji nowej generacji. Wbudowane filtry (góra/dół), we: TRS + XLR + RCA, wy: Speakon + Combo + zaciski (!).

Opis serii GX

Wzmacniacze serii GX to idealny wybór dla profesjonalnych artystów, którzy dysponując ograniczonym budżetem oczekują od sprzętu maksymalnej użyteczności oraz poręczności. Konstruktorzy firmy QSC na czele z Patem Quilterem skupili swą uwagę na zoptymalizowaniu mocy wyjściowej oraz wyglądzie wzmacniaczy przy jednoczesnym zredukowaniu kosztów materiałowych oraz masy. To wszystko znajdziesz w urządzeniach tej serii - niezwykłą stylistykę, łatwość dokonania połączeń oraz regulacji podczas pracy, doskonałą jakość audio oraz solidność charakterystyczną dla wszystkich produktów QSC.

Wzmacniacze serii GX zapewniają wystarczająco duży poziom mocy do właściwego zasilenia popularnych zestawów głośnikowych, które są używane przez artystów estradowych. Wielu producentów zestawów głośnikowych zaleca używanie wzmacniacza o mocy wyjściowej równej mocy muzycznej "Program (Music) Power" głośników lub też o mocy dwukrotnie wyższej (2 x) niż moc ciągła RMS "Continuous (RMS) Power".

Wzmacniacz mocy GX3 to idealny wybór dla głośników o mocy muzycznej (Program) wynoszącej 300 W, podczas gdy model GX5 jest zoptymalizowany pod kątem współpracy z głośnikami o mocy muzycznej 500 W. Obydwa modele są w stanie zagwarantować maksymalną moc przy obciążeniu zarówno 4, jak i 8 omów. Właściciele popularnych zestawów głośnikowych o impedancji 4 omów (dual-woofer, modele dwudrożne oraz wiele subwooferów) odnajdą w modelu GX5 idealną moc 700 W (4 omy).

Charakterystyka
- Moc wyjściowa dopasowana do wielu popularnych zestawów głośnikowych używanych przez artystów,
- Zoptymalizowane pod kątem maksymalnego wykorzystania jakości brzmieniowej systemów głośnikowych o impedancji 4 oraz 8 omów,
- Wejścia: XLR, 1/4" TRS oraz phono w celu zapewnienia kompatybilności z różnego typu źródłami sygnałów,
- Wyjścia: Speakon} combo akceptujące wtyki 1/4" (TS) lub wtyki Speakon 2-polowe oraz 4- polowe (łączące tylko dwa styki), Złącza śrubowe pozwalają na wykorzystanie wzmacniaczy do współpracy z innego typu systemami głośnikowymi,
- Minimalna głębokość obudowy (10.1" / 257 mm) pozwalająca na zamontowanie wzmacniacza w tanich rackach efektowych,
- Niewielka masa własna - mniejsza niż 12.5 kg,
- Kontrolery wzmocnienia z zapadkami pozycji pozwalające na precyzyjne ustawienie wzmocnienia,
- Układ GuardRail? automatycznie zabezpieczający wzmacniacz oraz głośniki przed uszkodzeniami wskutek nadmiernego wzrostu temperatury pracy lub przeciążenia, bez konieczności jego wyłączenia podczas występu,
- Kontrolki LED umieszczone na ścianie przedniej służące do monitorowania stopnia wzmocnienia, obecności sygnału oraz obcinania sygnału,
- Wbudowana aktywna zwrotnica (crossover) pozwalająca na pracę wzmacniacza w trybie Subwoofer/Satelita.
Informacje techniczne

Model GX3 wykorzystuje nasze najnowsze osiągnięcia w zakresie budowy stopni wyjściowych QSC Grounded Collector w celu zapewnienia optymalnego chłodzenia tranzystorów mocy, które odgrywają krytyczną rolę w funkcjonowaniu całego systemu. System pracujący w trybie true Class B łączy w sobie maksymalną sprawność termiczną z doskonałą jakością sygnału audio.

Model GX5 korzysta z systemu pracującego w trybie Class H, bazującego na kluczowych elementach, które są wykorzystywane w seriach PLX. Dzięki temu uzyskano niemalże podwojenie mocy przy zachowaniu tych samych wymiarów oraz masy. Doświadczenia konstruktorskie oraz wiedza specjalistyczna firmy QSC pozwalają przekształcać szyny zasilające z low-power na high-power w czasie krótszym niż milionowa część sekundy, a dzięki temu moc wyjściowa jest zawsze na odpowiednim poziomie, bez niepotrzebnych strat.

W obydwu modelach wzmacniaczy zastosowano wysokiej jakości toroidalne transformatory mocy w celu zapewnienia niezawodnej pracy w "wadze średniej". Wentylatory o zmiennej prędkości przemieszczają strumień chłodnego powietrza w poprzek wzmacniacza, najpierw nad transformatorem mocy, następnie przez wentylator i w dalszej kolejności nad radiatorami. Takie rozwiązanie pozwala na utrzymanie niskiej temperatury pracy transformatora i jednoczesne zastosowanie pełnowymiarowych radiatorów w obudowach o zmniejszonych wymiarach. Jak zawsze, wzmacniacze są w pełni zabezpieczone przed typowymi usterkami podczas pracy, a dzięki temu zapewniona jest stabilna praca przez wiele lat.

GuardRail?

Zabezpieczenie GuardTail przekazuje pełną moc szczytową przy jednoczesnym ograniczeniu szkodliwych sygnałów powodujących przeciążenia. W przypadku występowania nadmiernego ograniczania poziomu sygnału lub też skrajnego przegrzania, system GuardRail zmniejsza wzmocnienie do poziomu pozwalającego na zapewnienie integralności materiału muzycznego, zabezpiecza głośniki przed uszkodzeniami i pozwala na pracę całego systemu bez występowania nieprofesjonalnych zniekształceń sygnałów lub też automatycznego wyłączania się poszczególnych urządzeń.
Przeczytaj więcej o sposobie pracy układu GuardRail Protection

Aktywna zwrotnica - Crossover Subwoofer/Satelita

Zastosowanie subwoofera zmniejsza obciążenie głośników szerokopasmowych i pozwala na ich głośniejszą pracę lub też na zastosowanie mniejszych głośników do wykonywania tej samej pracy. Wzmacniacze serii GX posiadają możliwość pracy w tym trybie dzięki zastosowaniu crossovera, który rozdziela pełnopasmowy sygnał odbierany na wejściu kanału 1 (Ch 1) i przekazuje częstotliwości od 20 do 100 Hz na tor subwoofera (Ch 1), a częstotliwości od 100 Hz do 20 kHz na tor satelity (Ch 2). Kontrolery wzmocnienia umieszczone na ścianie przedniej służą do równoważenia sygnału przekazywanego subwooferem oraz satelitą. Natomiast GuardRail indywidualnie optymalizuje moc szczytową dla subwoofera i satelity w celu zapewnienia najlepszego zakresu dynamiki oraz energii muzycznej.

Specyfikacja:
- Moc wyjściowa:
- Zniekształcenia (typowo) 20 Hz - 20 kHz, 1 dB poniżej mocy nominalnej:
- Odstęp sygnał - szum (20 Hz - 20 kHz): 100 dB,
- Czułość wejściowa: 1.2 Vrms,
- Wzmocnienie napięciowe (8 omów): 34.4 dB,
- Konstrukcja układu wyjściowego: 2-tier Class H,
- Pobór prądu (1/8 mocy, szum różowy przy 4 omach, 120V): 6A,
- Pasmo przenoszenia: 20 Hz - 20 kHz, +0, 1 dB,
- Zapas dynamiki (4 omy): 2 dB,
- Współczynnik tłumienia (8 omów): 100,
- Impedancja wejściowa (omy): Większa niż 20 k (symetrycznie),
- Maksymalny poziom sygnału wejściowego: +24 dB (16 Vrms),
- Zabezpieczenie:
- Kontrolery oraz wskaźniki na ścianie przedniej:
- Kontrolery na ścianie tylnej: Przełącznik: Pełne pasmo/Crossover 100 Hz, 3-ci LP (sub), 2-gi HP (top),
- Przewód zasilający:
- 120V 50/60 Hz: NEMA-15,
- 230V 50 Hz: Euro 16A,
- Atesty: Zgodnie z UL, CE, RoHS/WEEE,
- Złącza:
- Wymiary (wys. x szer. x głęb.): 89 (2RU) x 483 x 257 mm,
- Waga netto: 12 kg,
- Waga transportowa: 14 kg.
